스퍼 기어 대화상자

스퍼 기어 구성요소 생성기를 시작하면 설계 탭에서 열립니다. 특정 매개변수를 입력하고, 스퍼 기어 배치를 정의하고, 계산 방법을 선택할 수 있습니다.

설계 탭은 다음과 같은 옵션이 있는 여러 그룹 상자로 구분됩니다.

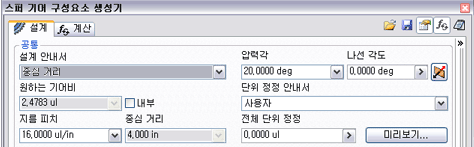

공통

이 영역은 모듈 또는 나선 각도와 같은 두 기어에 공통으로 사용되는 매개변수를 포함합니다.

설계 안내서 드롭다운 메뉴에는 다섯 가지의 설계 및 계산 옵션이 있습니다. 설계 안내서에서 선택한 항목에 따라 설계 탭 내의 편집 필드가 활성화됩니다. 모든 방법에 서로 다른 입력 매개변수가 필요합니다.

기어 1, 기어 2

이 영역은 톱니 수 또는 이나비와 같이 기어 1과 기어 2에 대해 서로 다를 수 있는 매개변수를 포함합니다. 기어 1과 기어 2의 배치를 지정할 수 있는 명령도 여기에 있습니다.

드롭다운 메뉴를 사용하여 삽입할 기어 유형을 구성요소, 피쳐, 모형 없음 중에서 선택합니다.

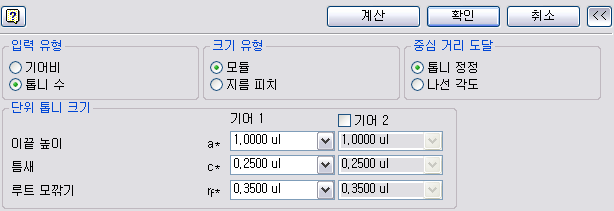

기타 옵션

설계 탭 오른쪽 아래에 있는 기타 옵션 명령을 클릭하면 스퍼 기어 설계에 대한 기타 옵션이 있는 영역이 열립니다. 예를 들어 입력 유형 그룹 상자에서 톱니 수를 선택한 경우 톱니 수가 알려진 값임을 나타냅니다.

결과

오른쪽에서 이중선을 두 번 클릭하거나 갈매기 모양 표시를 클릭하여 결과 창에 계산된 값 리스트를 표시합니다. 회색으로 표시된 값은 결과가 설계 탭에 삽입된 값과 일치하지 않음을 나타냅니다. 계산을 클릭하여 현재 입력의 결과를 확인합니다.
