립 대화상자

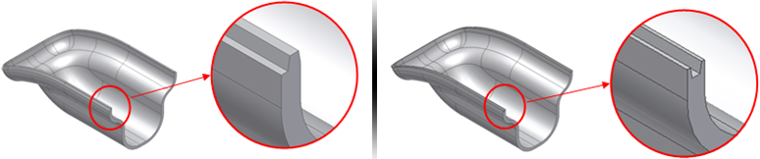

부품의 얅은 벽에 립 또는 그루브 피쳐를 작성합니다.

액세스

리본: 3D 모형 탭 소성 부품 패널 립

경로 모서리: 하나 이상의 경로를 선택합니다. 각 경로는 연속해서 접해 있어야 합니다. 동일한 립/그루브의 모든 경로는 접속 연속 면에 있어야 합니다.
안내 면: 안내 면을 선택합니다. 안내 면에는 이웃에 대한 경로 모서리가 있습니다. 선택한 경우 경로를 따라 일정한 각도에서 립/그루브의 횡단면을 유지합니다.
인장 방향: 확장하여 선택 화살표를 표시합니다. 클릭하여 립/그루브의 인장 방향을 선택합니다. 안내 면에 대한 대체 방법입니다. 선택한 경우 립/그루브 횡단면이 전체 경로를 따라 인장 방향에 평행하도록 유지합니다.

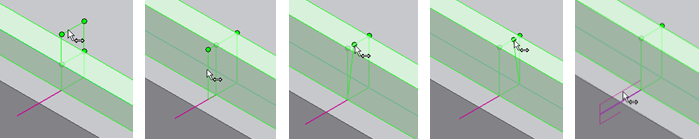

경로 범위: 확장하여 선택 화살표를 표시합니다. 클릭하여 립/그루브 자르기 기준 요소를 선택합니다. 동일한 선택자를 사용하여 자르는 요소와 유지하거나 제거할 경로 섹션을 모두 선택할 수 있습니다. 녹색 및 노란색 점을 사용하여 유지하거나 제거할 경로 부분을 결정합니다.

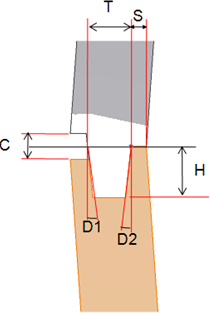

립 탭에는 립 유형에 대한 형상 매개변수 입력이 들어 있습니다. 텍스트 상자의 정확한 입력에 대한 대체 방법으로 모든 매개변수의 치수를 대화식으로 지정할 수 있는 조작기를 사용합니다.

립 탭에는 다음에 해당하는 입력 텍스트 상자가 있습니다.

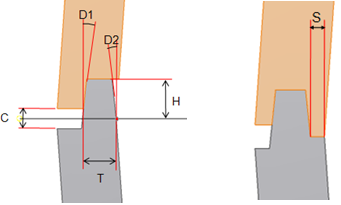

그루브 탭에는 그루브 유형에 대한 형상 매개변수 입력 상자가 포함되어 있습니다. 텍스트 상자의 정확한 입력에 대한 대체 방법으로 모든 매개변수의 치수를 대화식으로 지정할 수 있는 조작기를 사용합니다.

그루브 탭에는 다음과 같은 입력 텍스트 상자가 있습니다.
