3D 교차 곡선 작성

그런 다음 3D 스케치 탭 그리기 패널 교차 곡선을 클릭하여 3D 곡선을 작성합니다. 곡선을 사용하여 사용자 제품 및 파이핑에 사용된 쉐이프처럼 쉐이프를 작성하고 복잡한 로프트의 쉐이프를 제어합니다. 다음을 선택할 수 있습니다.

• 면, 표면 또는 전체 부품 본체
• 2D 스케치 곡선
• 작업 평면

1. 리본에서 3D 모형 탭 스케치 패널 3D 스케치 작성을 클릭합니다 .
2. 리본에서 3D 스케치 탭 그리기 패널 교차 곡선을 클릭합니다 .
3. 첫 번째 교차 형상으로 사용할 면, 곡면, 2D 스케치 곡선, 작업 평면 또는 부품 본체를 클릭합니다.
4. 교차할 하나 이상의 면, 표면, 2D 스케치 곡선 또는 작업 평면을 클릭합니다.
5. 확인을 클릭하여 3D 곡선을 작성합니다. 3D 교차 기호가 검색기에 배치됩니다.

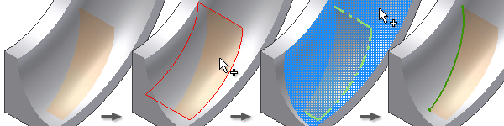

교차 곡면을 사용하여 3D 스케치를 작성하는 방법 보기

원하는 경우 기타 선택을 사용하여 접합된 세그먼트를 선택하십시오.

2D 곡선을 사용하여 3D 교차 작성

3D 교차를 사용하여 두 개의 2D 곡선을 선택하고 3D 스케치에서 두 평면형 곡선의 교차를 작성합니다. 결과 형상은 두 개의 돌출된 곡면에서 작성된 교차와 같습니다. 이 예제에서는 선택된 2D 곡선(1)과 결과 교차(2)를 보여 줍니다.

두 평면형 곡선의 3D 교차 작성 방법 보기

교차 곡선 편집

1. 검색기에서 3D 스케치를 마우스 오른쪽 버튼으로 클릭하고 3D 스케치 편집을 선택합니다.
2. 클릭하여 3D 스케치 폴더를 확장한 다음 3D 교차 기호를 마우스 오른쪽 버튼으로 클릭하고 교차 곡선 편집을 선택합니다.
3. 교차하는 2D 곡선, 표면, 작업 평면 또는 면을 선택하여 곡선을 재정의합니다.
