원근 카메라 작업

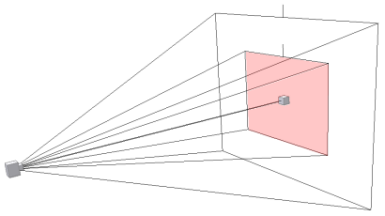

원근 카메라에는 원근 각도(PA)와 거리(D)를 조정하는 데 사용할 수 있는 몇 가지 알려진 피쳐가 있습니다. 키 코드(여러 키를 누른 상태)와 마우스 버튼을 함께 사용(Ctrl+Shift+F3)한 다음 그래픽 영역에서 클릭하고 커서를 끕니다.

다음 섹션에서는 줌 명령과 원근 각도 수정의 차이점에 대해 설명합니다. 또한 Inventor Studio 카메라가 원근 각도를 캡처하는 방법 및 세션 간에 해당 각도를 유지하는 방법에 대해 설명합니다.

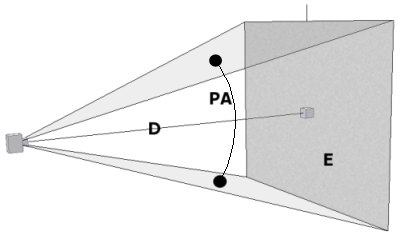

범례

원근 각도(PA)는 카메라부터 대상까지의 거리(D)와 표시 영역 또는 범위(E) 모두와 관련이 있습니다. 단순 줌 조정이 D 및 E를 변경하지만 PA는 그대로 두는 반면, PA 조정은 상수 E를 그대로 유지합니다.

이전 릴리즈에서 원근 카메라 줌 각도는 단순 줌으로 조정되었으며, 즉 조정 시 E만 변경되었습니다. 이제 카메라가 원근 각도를 조정하면 PA 및 E가 모두 조정됩니다. 카메라 매개변수는 창 크기와 관계없이 세션 간에 지속됩니다.

방법 2009 및 이전 2010

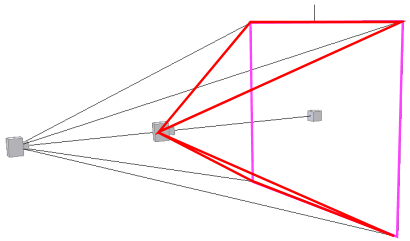

Ctrl+Shift_Zoom(마우스 이동)

  • (D) 변경
  • (E) 치수 상수
  • PA가 (D)를 기준으로 변경됨
변경 사항 없음

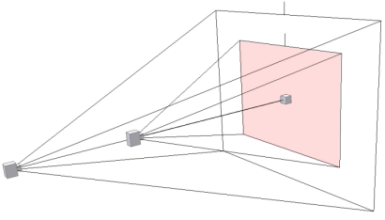

Inventor 줌

  • (D) 변경
  • (E) 비례 상수
  • PA 상수
변경 사항 없음

Studio 줌 각도(카메라 설정)

  • (D) 상수
  • (E) 변경
  • PA 상수
  • (D) 상수
  • (E) 변경
  • PA가 (E)를 기준으로 변경됨
  • 세션 간에 지속됩니다.
