- 검색기에서 오류가 있는 복합 복구 본체를 마우스 오른쪽 버튼으로 클릭하고 삭제를 선택합니다.
주: 실제 설계에서 본체를 강조 표시하고 원래 쉐이프를 삭제하지 않으려면 피쳐 억제를 선택합니다.
- 솔리드 본체 폴더를 확장한 후 테이블 맨 위의 가시성을 켭니다.

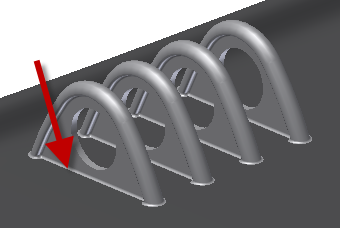

- 다음 그림과 일치하게 뷰가 맨 아래 등각투영을 가리키게 합니다.
결합 명령을 클릭합니다.
- 테이블 맨 위를 기준 선택 항목으로 선택합니다.
- 패턴화되고 대칭된 탭을 도구본체로 선택합니다.
- 확인을 클릭합니다. 여러 솔리드가 하나의 솔리드 본체에 결합됩니다.
- 설계를 완료하려면 각 마운팅 탭 및 테이블 본체의 교차에 0.05 반지름 모깎기를 추가합니다.

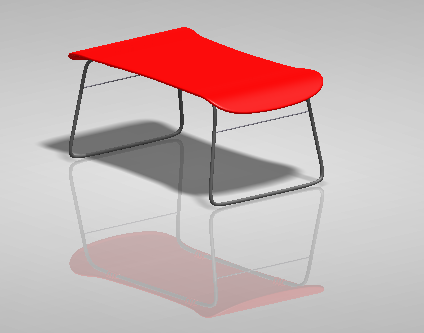

- 솔리드 본체 폴더에서 스탠드의 가시성을 켭니다.
선택 사항: 조립품에서 다중 본체 부품을 개별 부품으로 변환하려면 관리 탭에서 구성요소 만들기 명령을 클릭합니다.
축하합니다! 복구 튜토리얼을 마쳤습니다.
