커넥터 제작을 사용하여 케이블 및 하네스에 고유한 설정으로 커넥터를 사용자화합니다. 커넥터는 리본 케이블에서의 사용을 위해 인식될 수 있도록 제작되어야 합니다. 또한 자연 곡률 화면표시 옵션은 제작된 커넥터 사이에서만 작동합니다.
- Enclosure_Assembly_basics.iam이 아직 열려 있지 않은 경우 이 파일을 찾아서 엽니다.
- 조립품 검색기에서 부품 360124를 두 번 클릭합니다.
- 관리 탭의 작성 패널에서 커넥터 제작

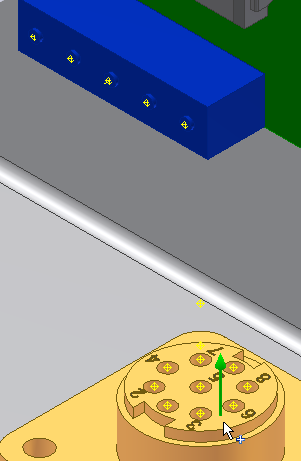

을 클릭합니다. - 커넥터의 다양한 특징을 정의할 수 있지만 이 튜토리얼에서는 커넥터의 외향만 정의해야 합니다. 다음에 표시된 것처럼 부품 360124의 면을 클릭합니다. 다음과 같이 외향 화살표가 표시되어야 합니다.
- 확인을 클릭하여 변경 사항을 승인합니다.
- 제작 결과 대화상자에서 확인을 클릭합니다. 복귀를 클릭하여 부품 편집을 마칩니다.
- 동일한 단계를 수행하여 LTP 및 360575 부품 모두에서 커넥터를 제작합니다. 각각의 경우에 외향 화살표가 인클로저 조립품의 내부를 가리켜야 합니다.
- 파일 및 관련 부품을 저장합니다.
