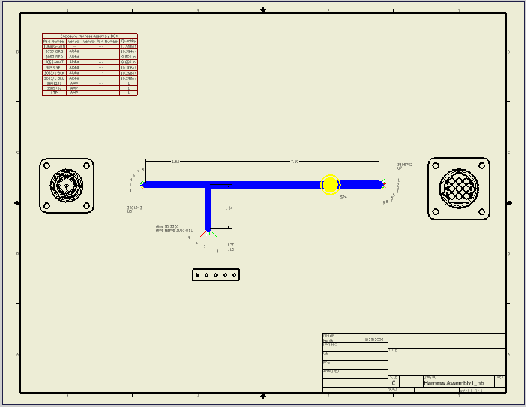

커넥터는 연관된 하네스와 함께 자동으로 네일보드에 배치되지 않기 때문에 커넥터 명령을 사용하여 배치해야 합니다. 커넥터를 배치하기 전에 기본 표시 특성을 설정하거나 배치하는 동안 선택한 커넥터에 대한 기본값을 재지정할 수 있습니다. 기본값은 네일보드 설정 대화상자의 화면표시 탭에서 설정합니다. 기본적으로 모든 커넥터 뷰가 배치됩니다.
커넥터의 기준 뷰는 관련 와이어 스텁과 연결되지 않습니다. 와이어 스텁을 이동하더라도 연관된 커넥터는 이동하지 않습니다.
주: 커넥터를 배치하기 전에 참조 지정자가 제대로 설정되었는지 확인하려면 커넥터 리스트를 검토합니다. 하지만 커넥터를 참조 지정자 없이 배치할 수도 있습니다.
하나 이상의 커넥터 뷰 배치
- 새 네일보드 도면을 작성하거나 기존 도면을 엽니다.
- 리본에서 뷰 배치 탭
작성 패널 커넥터를 클릭합니다 . 주: 스케치 마무리를 선택해야 이 명령을 사용할 수 있습니다. - 커넥터 뷰 배치 대화상자에서 다음 중 하나를 수행합니다.
- 모든 커넥터 뷰를 배치하려면 전체 선택 또는 확인을 클릭합니다.
- 표시 속성을 변경하려면 간격띄우기 값을 입력하고 방향 또는 축척을 선택합니다. 스타일 아래의 버튼을 클릭하여 은선을 표시하거나 제거하고 음영처리된 뷰를 선택합니다.
- 하나 이상의 커넥터 뷰를 제외하려면 해당 확인란을 선택취소하거나 전체 지우기를 클릭합니다.
- 확인을 클릭합니다.
- 배치되지 않은 추가 커넥터를 신속하게 배치하려면 그래픽 창에서 마우스 오른쪽 버튼을 클릭하고 커넥터 뷰 배치 반복을 선택하여 단계 3을 반복하거나 예를 클릭합니다.
주: 커넥터 뷰를 배치하지 않고 종료하려면 취소를 클릭합니다.
커넥터 뷰 편집
커넥터의 기준 뷰를 편집하는 작업을 통해 방향, 스타일, 축척 및 레이블을 변경할 수 있습니다.
- 네일보드 도면에서 커넥터 뷰를 마우스 오른쪽 버튼으로 클릭하고 뷰 방향 편집을 선택합니다.
- 도면 뷰 대화상자에서 필요에 따라 다음과 같이 설정을 변경합니다.
- 방향 아래의 리스트에서 표준 방향을 클릭합니다.
- 스타일 아래에서 표시 스타일 버튼을 클릭합니다.
- 새 축척 또는 레이블을 입력하거나 선택합니다. 버튼을 클릭하여 가시성을 켜거나 끕니다.
- 확인을 클릭합니다.
커넥터 뷰 삭제
삭제하려면 커넥터 뷰를 마우스 오른쪽 버튼으로 클릭하고 삭제를 선택합니다.
