자체 배수 라인 스타일에서 사용할 사용자 엘보우를 제작하고 게시합니다.
- 범주
-
Routed Systems
- 소요 시간
-
30분
- 사용되는 튜토리얼 파일
-
컨텐츠 센터에 연결하고 읽기/쓰기 라이브러리에 액세스합니다.
사용 가능한 읽기/쓰기 라이브러리가 없으면 튜토리얼의 지시에 따라 작성할 수 있습니다.

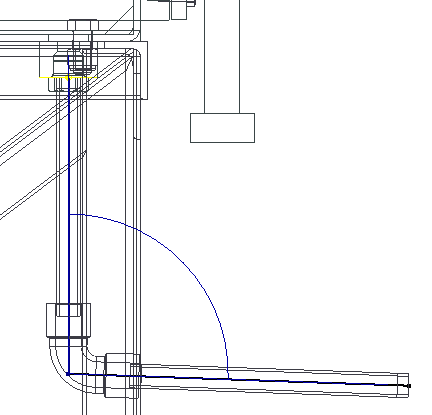

자체 배수 라인은 중력에 의해 런의 배수가 이루어지도록 기울기 또는 낙하를 유지합니다. 예를 들어, 다른 경우라면 수평이 되어야 할 루트 부분이 수평을 기준으로 2도 기울어집니다.
자체 배수 런을 작성하려면 먼저 자체 배수 라인 스타일을 작성한 다음 이 스타일이 활성화된 상태에서 런을 작성합니다. 자체 배수 라인에서는 절곡부 또는 접합 각도가 45도보다 크고 90도 보다 작은(예: 88도) 부속품이 사용됩니다.
이 튜토리얼은 Desktop 컨텐츠 위치에 저장되어 있는 라이브러리가 포함된 단일 사용자 환경을 위해 작성되었습니다. 라이브러리를 공유하는 작업그룹의 멤버인 경우, 라이브러리 관리자여야 하고 라이브러리 편집 작업을 수행할 수 있는 에디터 권한이 있어야 합니다. 또한 서버에서 사용자 라이브러리를 작성하는 방법은 이 튜토리얼에 나와 있는 것과 다릅니다.
이 튜토리얼의 예제에서는 여러 표준을 기반으로 하는 컨텐츠를 사용합니다. 컨텐츠 센터 구성에 동일한 라이브러리가 없는 경우 단계를 수행하지 않고 튜토리얼을 읽거나 다른 라이브러리에서 유사한 부품을 사용합니다. 예를 들어 튜토리얼에서 ISO 표준의 기계 나사를 필요로 하는데 사용자의 라이브러리에는 ANSI 부품만 있다면 ANSI 라이브러리에서 유사한 나사를 대체할 수 있습니다.
목표
- 자체 배수 라인 스타일을 작성합니다.
- 자체 배수 라인 루트를 작성합니다.
- 자체 배수 라인 루트를 배치합니다.
- 컨텐츠 센터에 읽기/쓰기 라이브러리를 작성합니다.
사전 요구사항
- 활성 프로젝트를 설정하고 다양한 뷰 도구를 사용하여 모형 공간을 탐색하는 방법을 알아야 합니다.
- 자세한 내용은 도움말의 "시작하기" 항목을 참고하십시오.
탐색 팁
- 왼쪽 맨 아래에서 다음 또는 이전을 사용하여 다음 페이지로 넘어가거나 이전 페이지로 돌아갑니다.
