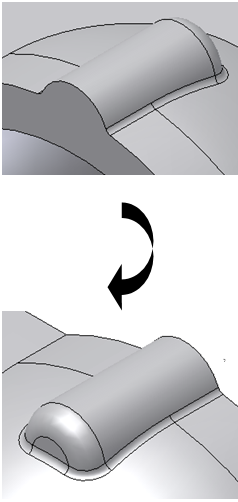

반지름이 다른 강조 표시된 보스의 모서리를 모깎기하되 선택한 면의 모서리는 모깎기하지 않습니다.
- 리본에서
3D 모형 탭
소성 부품 패널
규칙 모깎기
를 클릭합니다. - 원본 옵션이 피쳐를 나타내고 규칙이 연결되지 않은 모서리를 나타내는지 확인합니다. 피쳐를 선택하고 반지름 값을 입력합니다.
- 동일한 규칙 기반 모깎기: 원본: 피쳐, 규칙: 대비 부품에 다른 규칙을 추가합니다.
- 동일한 피쳐를 선택하고 반지름 값을 입력합니다. 평면형 면의 모서리도 모깎기됩니다. 보스의 면은 본체의 면과 병합됩니다.
- 병합된 면이 모서리 선택에 포함되지 않도록 하려면 자세히를 클릭하고 병합된 면 제거 옵션을 선택합니다. 평면형 면에서 미리보기 모깎기가 없어집니다.
- 확인을 클릭합니다. 규칙 기반 모깎기가 완성됩니다.
