메쉬는 기준 구성에 먼저 적용됩니다. 성공적인 메쉬를 막는 모형 오류가 있는 경우 경고가 표시됩니다. 메쉬 오류는 다른 이유로도 발생할 수 있습니다. 메쉬 오류가 발생하면 다음과 같이 보고됩니다.
- 메쉬 진행률 대화상자가 오류를 보고합니다.
- 오류 레이블과 지시선이 그래픽 영역에서 모델에 배치됩니다. 지시선은 오류가 발생한 위치를 나타냅니다. 오류를 해결하기 위한 짧은 상황별 권장 사항이 제공됩니다. 메쉬 레이블을 적절히 조작할 수 있습니다(그래픽 창에서 레이블 조작 참고).주: 가시성이 해제된 부품에서 오류가 발생하면 메쉬 레이블이 그래픽 영역에 표시되지 않습니다.
- 검색기에서 메쉬 노드 아래에 오류 폴더가 오류 레이블에 해당하는 오류 노드로 채워집니다.
메쉬 오류
- 기준 구성에서 오류가 발생하는 경우. 메쉬 프로세스가 중단되고 오류에 대한 메시지가 표시됩니다.
- 파라메트릭 학습에서 오류를 확인하는 경우. 특정 오류에 대한 경고가 표시됩니다. 그러나 나머지 구성은 계속 메쉬됩니다.
메쉬 오류는 다음과 같은 상황에서 발생할 수 있습니다.
메쉬 오류 레이블
- 그래픽 창에서 추가 정보를 보려면 검색기에서 메쉬 오류 레이블 또는 메쉬 오류 노드를 클릭합니다. 정보를 숨기려면 다른 오류 레이블 또는 노드를 클릭하거나 그래픽 창에서 빈 공간을 클릭합니다.
- 개별 오류 노드에는 가시성의 상황에 맞는 메뉴 명령이 있습니다.

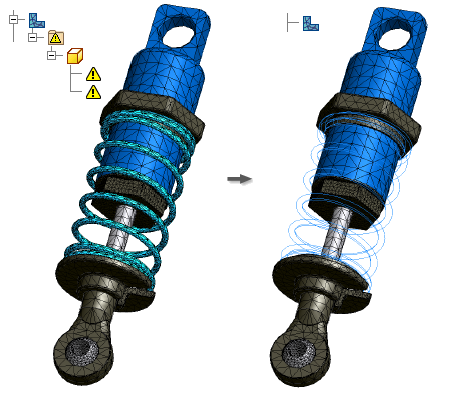

구성요소 제외
메쉬 오류가 발생한 경우 메쉬 대화상자에는
메쉬 실패 메시지가 표시되며, 검색기에는 메쉬 노드
아래에 실패 폴더
가 표시됩니다. 실패 폴더에는 메쉬 오류의 영향을 받은 구성요소가 포함됩니다.
메쉬 오류 폴더에서 구성요소를 선택하여 시뮬레이션에서 제외할 수 있습니다.
- 실패 폴더를 확장합니다.
- 구성요소를 마우스 오른쪽 버튼으로 클릭하고 시뮬레이션에서 제외를 선택합니다. 업데이트 필요 아이콘
이 메쉬 노드와 접촉 노드
옆에 표시됩니다. - 메쉬 노드를 마우스 오른쪽 버튼으로 클릭하고 메쉬 업데이트를 선택합니다.
- 메쉬 노드를 마우스 오른쪽 버튼으로 클릭하고 메쉬 뷰를 선택합니다. 제외된 구성요소는 더 이상 메쉬되지 않습니다.
- 시뮬레이션을 계속 진행합니다.
