메쉬 설정 조정

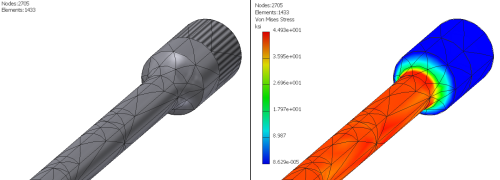

응력 집중이 있는 경우 메쉬를 좀 더 세분하여 설정하는 것을 고려하고자 할 것입니다. 메쉬 설정은 시뮬레이션에서 사용할 메쉬 매개변수를 지정합니다. 메쉬 매개변수는 모든 구성요소 및 모형 피쳐에 적용됩니다.

메쉬 설정에 액세스:

1. 리본에서 응력 해석 탭 메쉬 패널 메쉬 설정 . 또는 메쉬 검색기 노드를 마우스 오른쪽 버튼으로 클릭하고 메쉬 설정을 클릭합니다.
2. 메쉬 설정 대화상자에서 원하는 설정을 지정합니다.

   설정	사용	기본값	달리 요구하지 않는 경우 권장 사항
   평균 요소 크기	모형 크기를 기준으로 요소 크기를 지정합니다.	0.1	0.1-0.05
   최소 요소 크기	작은 영역에서 자동 미세 조정을 허용합니다. 값은 평균 크기를 기준으로 결정됩니다.	0.2	0.1-0.2
   등급 계수	정교한 메쉬와 거친 메쉬 간 메쉬 변이의 균일성에 영향을 줍니다. 인접 요소 모서리 사이에서 최대 모서리 길이 비율을 지정합니다. 예를 들어 설정이 1.5이면 요소 모서리 길이를 인접 요소 모서리 길이의 1.5배로 제한합니다.	1.5	1.5-3.0
   최대 턴 각도	곡면의 요소 수에 영향을 줍니다. 각도가 작을수록 곡선 위의 메쉬 요소 수가 늘어납니다.	60도	30-60도

3. 확인을 클릭하여 변경 사항을 적용합니다.
