일반적으로 재질은 구성요소 iProperties에서 부품 모형 수준에서 지정됩니다. 이제 물리적 특성 탭에서는 재질의 기본적인 측면을 설명합니다. 응력 해석 시뮬레이션에서는 이러한 정보를 사용합니다.
해석의 한 가지 측면은 설계 솔루션에 대해 서로 다른 재질을 비교할 수 있다는 것입니다. 따라서 각 시뮬레이션에서는 주어진 부품 또는 조립품에 대해 지정된 재질을 재지정할 수 있습니다. 모형에 대한 변경 사항을 승격시키지 않는 경우 재지정은 특정 시뮬레이션에 대해서만 발생하고 조립품 모형에는 영향을 주지 않습니다.
재지정 재질이 시뮬레이션 용도로 적절하게 정의되지 않으면 재질 노드가 해결해야 할 문제가 있음을 나타냅니다.
다음과 같이 지정된 재질을 재지정합니다.
- 그런 다음 응력 해석 탭
재질 패널 지정
을 클릭하여 구성요소 및 해당 재질 지정이 포함되어 있는 대화상자를 표시합니다. 주: 또한 상위 재질 검색기 노드
를 두 번 클릭하거나 이 노드를 마우스 오른쪽 버튼으로 클릭하고 재질 지정을 선택할 수 있습니다. - 재지정 재질 열에서 재질을 변경하려는 구성요소와 일치하는 셀을 클릭합니다. 해당 행 및 연관된 구성요소 검색기 노드와 그래픽 창의 구성요소가 강조 표시되어 선택 사항을 반영합니다.
- 풀다운 화살표를 클릭하여 재질 리스트를 표시하고 원하는 재질을 선택합니다. 해당 구성요소의 모든 발생에 대해 재지정 재질이 적용됩니다. 따라서 볼트 발생이 16개이고 한 볼트에 대한 재지정이 있는 경우 작업 결과 16개의 볼트 발생 모두가 재지정됩니다. 주: 재질 재지정을 복사하여 붙여 넣을 수 있습니다. 재지정 재질 셀을 마우스 오른쪽 버튼으로 클릭하고 복사를 선택합니다. 그런 다음 재지정 재질 셀을 마우스 오른쪽 버튼으로 클릭하고 붙여넣기를 선택합니다.
- 원하는 만큼 구성요소에 재지정 재질을 지정한 다음 확인을 클릭하여 재질 변경 사항을 적용합니다.
모든 재질 지정 표시
검색기에서 모든 재질 지정 보기:
- 재질 상위 노드 를 마우스 오른쪽 버튼으로 클릭하고 모든 재질 표시를 선택합니다.
- 검색기 재질 노드를 확장하여 부품 모형 단계
및 구성요소 재질 재지정
에서 설정한 구성요소 재질 지정을 봅니다.
다음과 같은 경우에는 경고 아이콘
이 검색기에 표시됩니다.
- 모든 재질 표시가 선택되어 있으며 부품에 내부 재지정 없이 정의되지 않은 기본 재질이 있습니다.
아이콘이 시뮬레이션에 필요한 일부 재질 특성이 누락되었음을 표시합니다. 경고를 제거하려면 부품 모형 단계에서 기본 재질을 업데이트하거나 재질 재지정을 적용합니다.
- 재질 특성이 올바르지 않습니다.
특성이 시뮬레이션 한계를 벗어난 경우 아이콘이 표시됩니다. 예를 들어, 재질 밀도를 0으로 변경하면 해당 재질에 아이콘이 표시됩니다. 경고를 제거하려면 재질 특성을 업데이트하거나 다른 재질을 지정하거나 재질 재지정을 적용합니다.
- 재질이 누락되었습니다.
지정된 재질이 Inventor 재질 리스트에 누락된 경우 아이콘이 표시됩니다. 경고를 제거하려면 재질 리스트를 업데이트하거나 다른 재질을 지정하거나 재질 재지정을 적용합니다.
여러 구성요소 재질로 작업

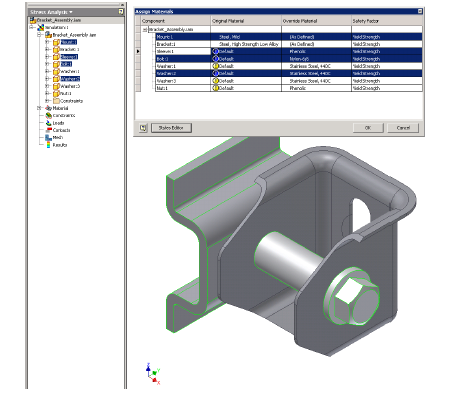

재질 지정 대화상자에서 여러 행을 선택할 수 있습니다.
- 재질 지정 대화상자를 엽니다.
- 대화상자에서 한 행을 클릭합니다.
- 행을 여러 개 선택하려면 Ctrl 키를 누른 채 행을 선택합니다.
- 연속된 여러 행을 선택하려면 Shift 키를 사용합니다.
선택한 항목에 재지정 재질 지정:
- 행을 선택한 상태에서 재지정 재질 열의 선택한 셀 중 하나를 클릭합니다.
- 드롭다운 메뉴에서 적절한 재질 선택을 클릭합니다. 선택한 모든 행이 동일한 재지정 재질을 상속합니다.
재지정 재질을 복사하여 붙여넣기:
- 행을 마우스 오른쪽 버튼으로 클릭한 다음 복사를 선택합니다. 해당 행과 연관된 재지정 재질이 복사됩니다.
- 재지정 재질의 대상 행을 개별 선택하거나 다중 선택합니다.
- 강조 표시된 행을 마우스 오른쪽 버튼으로 클릭한 다음 붙여넣기를 선택합니다. 모든 행이 복사된 재지정 재질을 상속합니다.
재지정 재질 삭제
단일 구성요소의 경우 구성요소 노드를 마우스 오른쪽 버튼으로 클릭하고 재질 삭제를 클릭합니다. 구성요소 및 재질 노드가 재지정 리스트에서 제거됩니다. 구성요소 재질이 이전 재질로 되돌려집니다.
재질의 경우 재질 노드를 마우스 오른쪽 버튼으로 클릭하고 재질 삭제를 클릭합니다. 해당 재질의 모든 재지정이 제거되고 구성요소 재질은 이전 재질로 되돌려집니다.
중복 재지정 제거
중복 재지정을 제거하고 공통 재지정 아래 구성요소를 집계합니다. 명령은 재질 노드 및 해당 모든 하위 노드의 상황에 맞는 메뉴에서 사용할 수 있습니다.
작업을 수행하려는 노드 수준을 마우스 오른쪽 버튼으로 클릭하고 중복 재지정 제거를 클릭합니다.
