다음으로, 구조 구속조건과 하중을 추가하여 경계 조건을 정의합니다. 먼저 구속조건을 사용하여 시작합니다.
- 구속조건 패널에서 고정
을 클릭합니다. 대화상자에 위치 선택기가 활성화되어 표시됩니다. - 나사가 통과하는 두 개의 구멍을 선택합니다. 해당 구멍은 시뮬레이션에서 나사를 제외한 후에 남은 구멍입니다.
- 확인을 클릭합니다. 두 개의 면은 나사가 존재했던 것처럼 축을 기준으로 구속됩니다.
이제 구속조건에 하중을 지정합니다.
- 하중 패널에서 힘

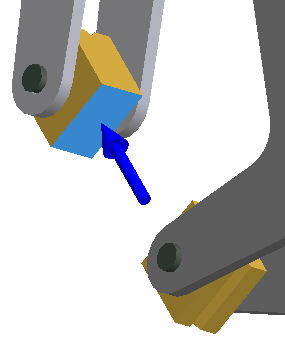

을 클릭합니다. 대화상자에 위치 선택자가 활성화되어 표시됩니다. - 표시된 것처럼 ch_09-Upper_Grip 구성요소에서 면을 선택합니다.
- 대화상자에서 크기 값으로 100을 입력하고 확인을 클릭합니다.

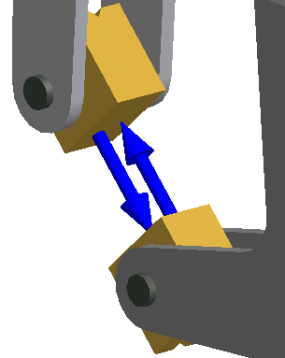

- ch_09-Lower_Grip 구성요소에 대해 앞의 단계를 반복합니다.
- 확인을 클릭하여 힘 대화상자를 종료합니다.
