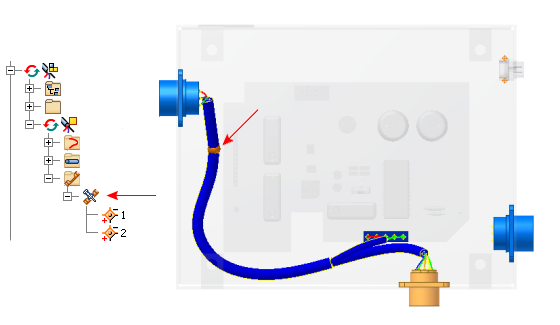

케이블 및 하네스에서 스플라이스는 전기가 흐르는 경로를 만들기 위해 접합되는 와이어와 스플라이스 위치에 대한 가상 표현입니다.
각 스플라이스에는 핀 두 개가 포함되어 있습니다. 스플라이스는 기본 크기로 작성되며 선택한 면 형상에서 지정된 거리만큼 간격이 띄워집니다. 또한 선택한 형상에 연관될 수도 있습니다. 스플라이스는 일반적으로 스플라이스 위치에서 절곡부가 없거나 약간의 절곡부가 있는 세그먼트에 배치됩니다. 포함된 길이는 스플라이스나 스플라이스 핀에서 설정됩니다.
케이블 및 하네스 라이브러리에서 기본 스플라이스가 제공됩니다. 기본 스플라이스에 대한 설정은 변경할 수 없지만 필요한 경우 자신만의 스플라이스를 정의한 후 다른 기본값을 설정할 수 있습니다. 스플라이스 발생에 대한 설정을 변경하려면 마우스 오른쪽 버튼을 클릭하여 상황에 맞는 메뉴에서 하네스 특성을 선택하고 스플라이스 특성 대화상자에서 스플라이스에 대한 설정을 변경합니다.
스플라이스가 하네스 조립품에 배치되면 표준 조립품 도면 및 네일보드 도면에 포함할 수 있습니다. 네일보드 도면에서 스플라이스는 고유한 색상과 기호로 표현됩니다. 스플라이스 정보는 데이터를 XML 형식으로 저장할 때 보고서에도 포함됩니다.
| 자세한 내용 | |
|---|---|
| 도움말 항목 | 스플라이스로 작업 |
| 튜토리얼 | Routed Systems - 스플라이스 작성 |
