컨텐츠 센터에서 배치 대화상자

  1. Standard (mm).iam 템플릿을 사용하여 빈 조립품 파일을 작성합니다.
  2. 리본에서 조립 탭 구성요소 패널 컨텐츠 센터에서 배치 를 클릭합니다.

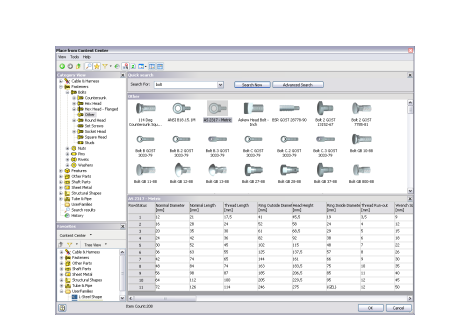

    컨텐츠 센터에서 배치 대화상자가 표시됩니다.

  3. 다음 옵션을 활성화합니다.
    • 검색
    • 즐겨찾기
    • 자동 드롭
    • 트리 뷰
    • 테이블 뷰
    팁: 일부 버튼은 이미 선택되어 있을 수 있습니다. 이러한 버튼을 클릭하여 켜져 있는지 확인합니다.

컨텐츠 센터 사용자에게 컨텐츠 센터에서 배치 대화상자는 주 인터페이스입니다. 표준 부품 또는 피쳐를 찾아 선택한 다음 조립품에 배치할 수 있습니다. 또한 이 대화상자에는 구성된 모든 라이브러리에 포함되어 있는 컨텐츠에 대한 병합된 뷰가 표시됩니다.

컨텐츠 센터에서 배치 대화상자에는 여러 개의 패널이 표시됩니다.
