모양은 접합 그룹의 이해를 돕기 위해 사용할 수 있습니다. 색상 가동 장치 그룹은 서로 다른 접합 가동 장치 그룹에 모양을 적용합니다. 또한 접합 그룹 시각화를 위한 추가적인 수준의 제어 기능을 제공하기 위해 조립품 및 부품 색상을 무시할 수 있습니다.
가동 장치 그룹에 대해 모양을 사용하려면
- 다이나믹 시뮬레이션 검색기에서 가동 장치 그룹 노드를 마우스 오른쪽 버튼으로 클릭하고 색상 가동 장치 그룹을 클릭합니다. 이 설정이 켜져 있으면 정의가 변경될 때마다 가동 장치 그룹이 구성요소 색상을 업데이트합니다.
- 모양 사용 방식을 좀 더 차별화하려면 하나 이상의 구성요소를 선택하고 Inventor의 신속 접근 도구막대에 있는 모양 드롭다운 리스트를 사용합니다. 모양 변경을 위해 다중 선택이 지원됩니다. 주: 맨 위 단계 조립품에 대해 다이나믹 시뮬레이션이라는 뷰 표현이 자동으로 작성됩니다. 모양을 변경하거나 정의가 변경되면 뷰 표현이 업데이트됩니다. 부분조립품의 뷰 표현은 영향을 받지 않습니다.

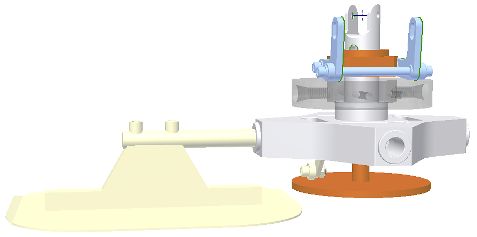

각 가동 장치 그룹에 고유한 모양이 지정됩니다. 구성요소 모양 재지정 이외의 방법으로는 모양 지정 테이블을 수정할 수 없습니다.
고정 그룹은 유리 모양으로 설정됩니다. 모양 라이브러리에서 유리 모양이 제거된 경우 고정 그룹에 모양 지정이 제공되지 않습니다.
모양 제거 또는 Pack and Go 작업 때문에 각 그룹에 서로 다른 모양을 지정할 수 있을 만큼 모양이 충분하지 않은 경우, 각 본체에 고유한 모양을 지정할 만큼 모양이 충분하지 않음을 알리는 오류 메시지가 나타납니다.
