해석할 부품 및 조립품 단순화

모형 또는 부품을 단순화하면 해석을 신속하게 수행할 수 있습니다. 구속조건에 따라 시뮬레이트하려는 목적의 부품 및 구조적 중요성이 적은 부품을 제외할 수 있습니다.

신속하게 해석하기 위해 장식적이거나 뾰쪽한 모서리를 절단하는 데 사용되는 부품 피쳐(예: 라운드)를 억제할 수 있습니다.

주: 조립품 구성요소와 부품 피쳐 제외는 시뮬레이션별로 적용됩니다. 따라서 한 시뮬레이션에서 항목을 제외해도 다른 시뮬레이션에는 영향을 주지 않습니다.

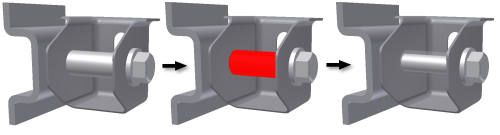

구성요소를 제외하여 조립품 단순화

해석에서 부품 또는 조립품 제외:

제외하려는 구성요소가 표시되는 수준까지 조립품 검색기 노드를 확장합니다.
구성요소를 마우스 오른쪽 버튼으로 클릭하고 시뮬레이션에서 제외를 선택합니다. 또는 그래픽 영역에서 구성요소를 마우스 오른쪽 버튼으로 클릭하고 시뮬레이션에서 제외를 클릭합니다.

시뮬레이션 환경에서 돌출된 구성요소의 화면표시가 투명하게 변경됩니다.

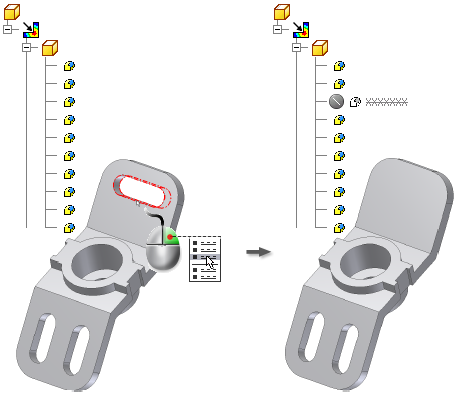

분석을 위해 피쳐를 억제하면 메쉬 처리 속도가 빨라질 수 있습니다. 그래픽 창에서 응력 해석의 부품 피쳐를 제외하려면

피쳐가 그래픽 창에 표시되지 않습니다. 검색기에서 피쳐를 사용할 수 없고 피쳐가 제외 아이콘 과 함께 표시됩니다. 종속 피쳐도 표시되지 않으며 검색기에서 사용할 수 없습니다.

주: 제외되는 피쳐는 응력 해석에서 억제되지만 부품 또는 조립품 모델링 환경으로 돌아갈 경우 억제는 무시됩니다. 또한 모델링 환경에서 이미 억제된 피쳐는 제외할 수 없습니다.

또는 검색기에서 제외할 피쳐를 선택할 수도 있습니다.

유한 요소 메쉬를 작성하는 동안 오류가 발생하면 오류 대화상자가 표시됩니다. 문제가 될 수 있는 형상 객체가 강조 표시되고 메쉬 작성이 중지됩니다.

얇은 벽 본체를 탐지하려면 준비 패널에서 얇은 본체를 클릭합니다. 모형에 얇은 벽 본체 기준을 만족하는 구성요소가 포함되어 있으면 탐지된 얇은 벽 본체에서 중간 곡면을 자동으로 작성할 수 있는 옵션이 메시지 상자에 표시됩니다.

확인을 클릭하면 중간 곡면 대화상자가 열립니다. 확인을 클릭하여 모형을 평가하여 중간 곡면을 작성합니다. 간격띄우기 명령을 클릭하여 얇은 본체 기준에 대해 분석할 면 하나 이상을 수동으로 선택할 수도 있습니다.

검색기의 쉘 노드 아래에 모든 중간 곡면 및 간격띄우기가 나열됩니다.
