환경으로 전환

환경 탭을 사용하여 Autodesk Inventor에서 다양한 환경에 액세스할 수 있습니다. 또한 마침 명령을 사용하여 환경과 스케치를 종료할 수 있습니다.

  1. 환경 탭을 선택합니다.
  2. Inventor Studio 명령을 클릭합니다.
  3. 마침 명령을 클릭하여 이 환경을 종료합니다.

그러나 일부 기능에 액세스하는 방법은 이전 릴리즈의 리본 인터페이스와 동일합니다.

검색기나 리본을 통해 판금 플랫 패턴에 액세스할 수 있습니다. 먼저, 다음과 같이 기본 판금 형상을 몇 개 작성합니다.

  1. 부품 파일이 열려 있으면 3D 모형 변환 패널 판금으로 변환을 클릭합니다.

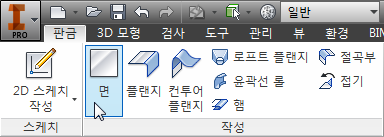

  2. 명령을 클릭하여 면을 작성합니다.

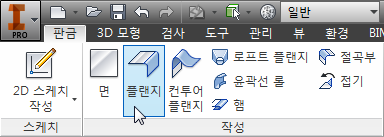

  3. 플랜지 명령을 클릭하여 플랜지를 추가합니다.

플랫 패턴을 작성하려면 다음을 수행합니다.

  1. 플랫 패턴 작성 명령을 클릭합니다.

플랫 패턴을 종료하려면 다음을 수행합니다.

  1. 접힌 부품으로 이동 명령을 클릭합니다.

플랫 패턴을 작성한 후 플랫 패턴으로 이동 리본 명령을 사용하여 플랫 패턴에 액세스할 수 있습니다. 또는 검색기의 접힌 모형플랫 패턴 노드에서 상황에 맞는 메뉴를 사용할 수 있습니다(또는 노드를 두 번 클릭).
