표면 중심선

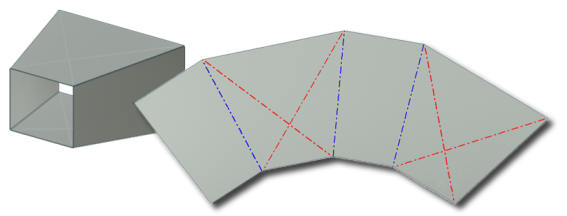

표면 중심선은 접힌 모형의 피쳐가 아닙니다. 표면 중심선은 플랫 패턴 및 플랫 패턴의 이후 도면에서의 접힌 모형 피쳐를 나타냅니다. 예를 들면, 절곡부 영역 범위(스플라인 면)가 없는 평평한 피쳐, 교차 끊기(강화) 각진 부분 또는 압력 브레이크를 사용하여 제작해야 하는 다이 형성 로프트 플랜지 모형이 있습니다.

Autodesk Inventor 판금 플랫 패턴은 표면 중심선의 작성 및 사용, 이로 인해 발생하는 절곡부 범위 선을 지원합니다. 표면 중심선을 통해 플랫 패턴에 스케치된 선을 도면 내의 절곡부 선으로 사용할 수 있습니다. 플랫 패턴의 도면에는 절곡부 테이블 내의 표면 중심선 또는 주석 인출선을 통한 표면 중심선이 포함될 수 있습니다. 이러한 테이블과 주에는 표면 중심선을 작성하는 동안 적용된 속성이 포함될 수 있습니다.

주: 표면 중심선을 작성하는 동안 적용된 속성 때문에(또는 속성이 부족하여) 절곡부 테이블 및 주석 인출선에는 빈 필드 및/또는 사용자 형식으로 지정된 텍스트 스트링이 포함될 수 있습니다.
