롤된 튜브 평평하게 하기

컨투어 플랜지 및 윤곽선 롤 피쳐는 열린 튜브의 형상을 구성하므로 다른 피쳐를 추가하지 않고 플랫 패턴을 작성할 수 있습니다.

  1. 리본에서 판금 탭 플랫 패턴 패널 플랫 패턴 작성을 클릭합니다 .

플랫 패턴이 작성됩니다. 플랫 패턴 탭이 활성 리본 탭으로 표시됩니다.

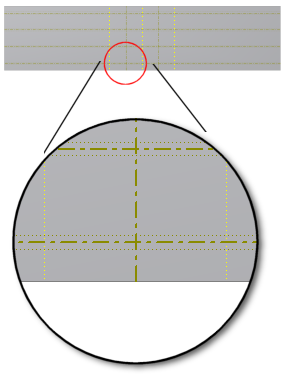

플랫 패턴이 사각형 튜브를 형성하는 4개의 90도 절곡부의 절곡부 범위와 절곡부 중심선을 표시합니다. 또한 윤곽선 롤 피쳐에 의해 작성된 2개의 30도 롤에 대한 2개의 롤 중심선을 표시합니다. 플랫 패턴을 DWG 또는 DXF 형식으로 내보낼 때 절곡부 중심선, 절곡부 범위, 롤 중심선 및 롤 범위를 모두 별도의 도면층으로 내보내므로 더욱 유연하게 CNC 제조가 이루어집니다.

이 튜토리얼의 마지막 부분에서는 전개 및 재접힘 피쳐 사용에 대해 살펴봅니다. 작성한 모형을 펼치고 전개하여 몇 가지 피쳐를 추가한 다음 모형을 다시 접고 다시 감습니다.
