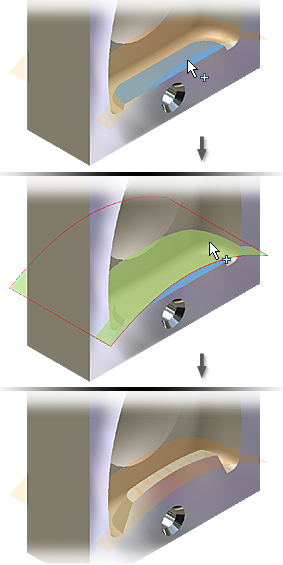

설계를 변경하려면 부품 면을 조각된 곡면이나 작업 평면으로 교체해야 할 경우가 있습니다. 면 교체 명령을 사용하여 교체할 면과 새 면을 선택합니다. 면 교체 피쳐가 작성되고 스케치 명령과 피쳐 명령을 사용하여 편집할 수 있습니다.
부품 면 대체를 위한 팁
- 부품은 새 면과 완전히 교차해야 합니다. 새 면이 부품보다 큰 경우 부품에 맞게 잘리지만 부품 면이 곡면 치수에 일치하도록 확장되거나 축소되지는 않습니다.
- 곡면을 가져오거나 결합할 때 스티치 명령을 사용하여 곡면을 퀼트로 스티치합니다.
- 새 면에 직각인 면은 새 면과 교차하지 않으므로 교체할 수 없습니다.
- 교체된 면은 복사하거나 붙여넣거나 패턴 또는 iFeature에 단독으로 사용할 수 없습니다. 상위 피쳐도 선택될 때 이러한 작업에 포함시킬 수 있습니다.
객체 복사 명령으로 작성된 형상을 교체 면으로 사용할 수 있습니까?
예. 조립품에서 부품을 편집하는 동안 객체 복사 명령을 사용하여 형상을 다른 부품에서 활성 부품으로 연관적으로 복사합니다.
작업 평면을 교체 면으로 사용할 수 있습니까?
하나 이상의 작업 평면을 작성하고 선택하여 평면형 교체 면을 생성할 수 있습니다. 작업 평면은 범위를 제외하고 선택된 곡면처럼 동작합니다. 작업 평면 범위는 그래픽 화면표시와 관계없이 무한합니다.
교체된 면 피쳐를 편집할 때 단일 작업 평면 선택을 대체 단일 작업 평면 선택으로 변경하면 종속 피쳐를 유지할 수 있습니다. 종속 피쳐는 단일 선택에서 다중 선택 또는 대체 다중 선택으로 변경할 경우에는 유지되지 않습니다.
