오리기 작업은 정의된 경계로 도면 뷰를 자릅니다. 오리기 작업은 다음 뷰 유형을 제외한 기존 뷰에 수행됩니다.
- 뷰 파단(파단 뷰)이 포함된 뷰
- 오버레이가 포함된 뷰
- 억제된 뷰
- 이미 오린 뷰
오린 뷰에서 다음 뷰 작업을 수행할 수 있습니다.
- 브레이크 아웃 뷰
- 상세 뷰
- 슬라이스 작업
오리기 작업은 원형 또는 직사각형 쉐이프가 있는 뷰 또는 미리 정의한 뷰 스케치에 수행할 수 있습니다.

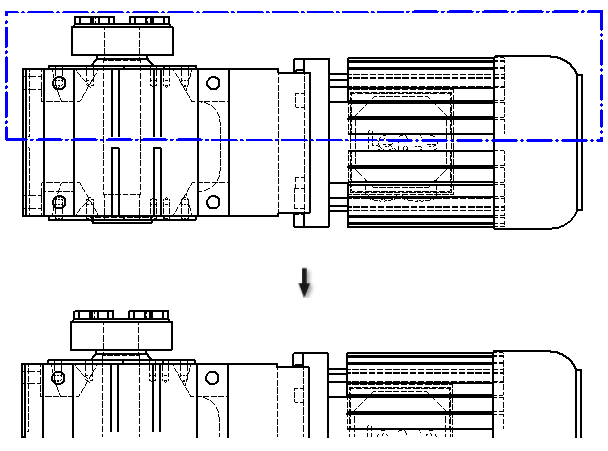

다음 이미지는 오리기 작업 결과를 나타냅니다.
오릴 수 있는 뷰
오린 뷰는 설정된 도면 뷰를 변경하여 작성됩니다.
- 부품 뷰
- 조립품 뷰
- 투영된 뷰
- 등각투영 뷰
- 단면도
- 슬라이스 작업
오리기 작업 및 주석에 미치는 효과
오리기 작업은 모든 유형의 도면 주석을 지원합니다. 주석은 표시된 경우 오리기 모서리에서 생성된 모서리를 포함하여 오린 형상의 끝점에 앵커시킬 수 있습니다.
치수
오리기는 기존 시트 치수에 영향을 줍니다. 주석 앵커가 손실되면 주석에 문제가 생깁니다.
중심선 및 중심 표식
오리기는 모든 유형의 기존 중심선과 중심 표식에 영향을 줍니다. 앵커가 손실되면 주석에 문제가 생깁니다.
