면 삭제 명령은 삭제 명령(Delete 키 누름)과 다릅니다.
- 삭제 Delete 키를 누르면 선택한 형상이 부품에서 제거됩니다. 이러한 형상은 즉시 명령취소를 사용하는 경우에만 검색할 수 있습니다. 또한 Delete 키를 사용하여 개별 면을 제거할 수 없습니다.
- 면 삭제 명령은 면 삭제 피쳐를 작성하고 검색기 계층구조에 아이콘을 배치합니다. 이 작업은 부품을 표면으로 자동 변환하고 검색기 상단의 부품 아이콘을 표면 아이콘으로 교체합니다. 다른 피쳐와 마찬가지로 피쳐 편집을 사용하여 피쳐를 수정한 다음 업데이트를 클릭하여 변경 사항을 통합할 수 있습니다.
면 삭제 명령의 적용
하나 이상의 면 을 삭제하여 부품을 곡면으로 변환합니다. 결과로 나온 표면에 전사를 적용하고 부품을 저장합니다. 그런 다음 부품을 조립품에 배치합니다. 이 경우 전사는 조립품 구속조건을 사용하여 두 부품에 걸치도록 배치해야 합니다.
다음 이미지는 수정 옵션이 선택되어 있지 않은 경우 면 삭제 결과를 보여 줍니다.
인접 면을 연장하려면 수정 옵션을 사용하여 하나 이상의 면을 삭제합니다. 모깎기를 삭제한 경우와 같이 면 사이에 간격이 있으면 인접 면이 교차하도록 연장하여 간격을 복구합니다.

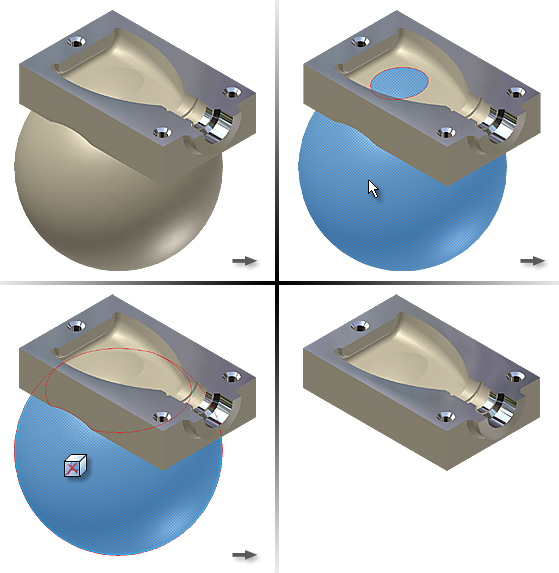

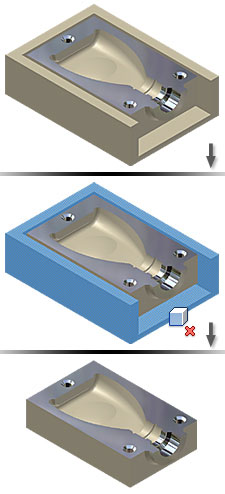

몰드 기준 정의 결과와 같은 덩어리 를 삭제합니다. 몰드 쉐이프를 모형화하고 기준에서 부품을 잘라낸 경우 덩어리가 남습니다. 면 삭제를 사용하여 구멍에서 덩어리를 삭제합니다.
보이드 를 삭제하여 모형에 질량을 복원합니다. 면을 제거하지 않은 쉘 등의 일부 모델링 작업은 모형 내에 빈 공간을 만듭니다. 보이드는 모형 내에 숨겨져 있으므로 기타 선택 방법을 사용하여 삭제할 보이드를 강조 표시한 다음 선택 요소를 차례로 살펴봅니다.
