일반적으로 튜브 및 파이프 조립품은 튜브 및 파이프 런 부분조립품 내에 있는 하나 이상의 개별 런을 포함합니다. 설계의 복잡도 및 도면과 부품 리스트 작성을 위한 문서 요구 사항에 따라 포함되는 런의 수가 달라집니다.
강체 튜빙 및 파이핑 루트는 런에 직접 포함되지만 각 플랙시블 호스 루트는 플랙시블 호스 부분조립품에 포함된 다음 런에 포함됩니다. 각 런은 하나 또는 여러 강체 루트와 플랙시블 호스 조립품을 포함할 수 있습니다.

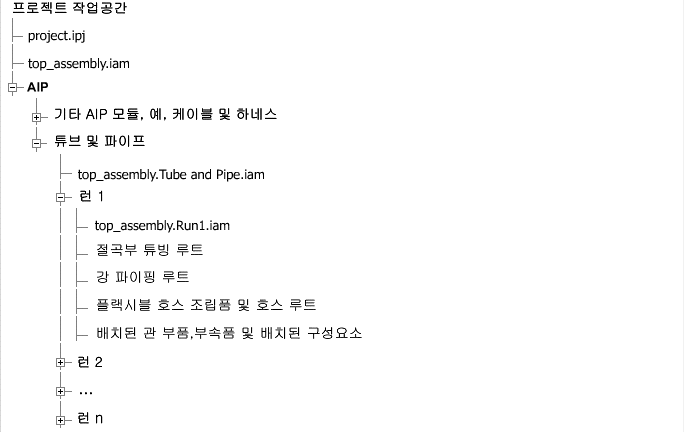

다음 이미지에서는 사용자 로컬 디스크의 간단한 기본 파일 구조를 보여 줍니다. 굵게 표시된 지관는 단일 파일을 포함하는 사용자 로컬 디스크의 폴더를 나타냅니다. 보통으로 표시된 지관는 파일을 나타냅니다.
주: 튜브 및 파이프 조립품을 iAssembly 팩토리로 변환하는 경우 각 구성에는 맨 위 단계 조립품 폴더 아래에 특정 하위 폴더가 있으며, 단일 튜브 및 파이프 조립품과 동일한 Inventor 및 AIP 파일 구조가 포함됩니다.

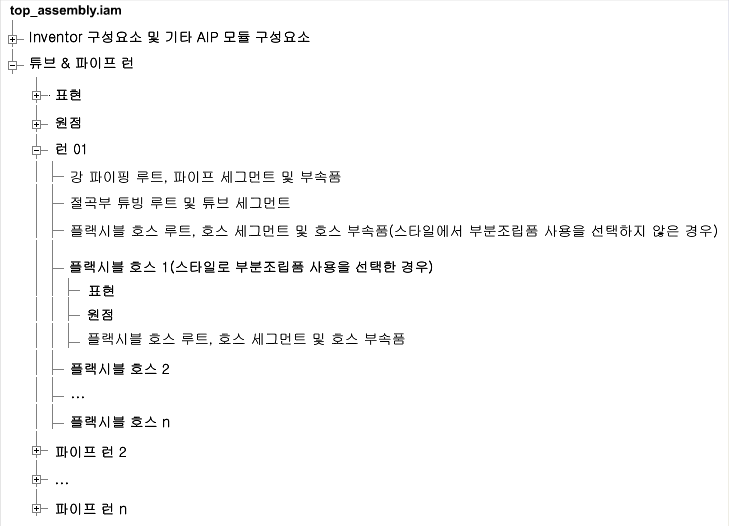

로컬 파일 구조를 모형 검색기와 비교해 봅니다. 다음 그림에서는 모형 검색기의 간단한 기본 구조를 보여 줍니다. 굵게 표시된 지관는 모형 검색기의 폴더 컨테이너를 나타냅니다. 보통으로 표시된 지관는 모형 검색기의 루트 부품을 나타냅니다. 그림에는 조립품 구성이 표시되어 있지 않지만 모형 검색기 구조는 단일 조립품 멤버에도 적용됩니다.
