하중 추가

설계에서 발생할 수 있는 조건을 시뮬레이트하려면 이러한 힘이 발생할 수 있는 영역에 힘 하중을 추가합니다. 다양한 하중 유형을 사용할 수 있습니다. 다음 리스트는 사용 가능한 하중 유형을 설명합니다.

주: 하중을 적용할 때는 시뮬레이션 안내서를 참고하십시오.

	하중	하중 특정 정보

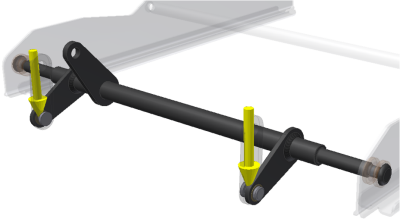

	힘	면, 모서리 또는 꼭지점 세트에 힘을 적용합니다. 힘의 위치가 면이면 방향은 면에 수직으로 자동 설정됩니다. 힘은 부품의 안쪽을 향합니다. 방향 평면형 면, 직선 모서리 및 축을 정의합니다.
	압력	압력은 일정하며 곡면의 모든 위치에서 곡면에 대해 수직으로 작용합니다. 면에만 압력을 적용합니다.
	베어링 하중	원통형 면에만 베어링 하중을 적용합니다. 기본적으로 하중은 원통의 축을 따라 적용되고, 하중의 방향은 반지름 방향입니다.
	모멘트	면에만 모멘트를 적용합니다. 평면형 면, 직선 모서리, 2개의 꼭지점 및 축을 사용하여 방향을 정의합니다.
	본체 하중	면을 입력으로 사용하여 모형의 선형 가속도를 지정합니다. 원통형 선택은 축 방향을 제공합니다. 해석당 하나의 본체 하중만 적용할 수 있습니다.
	중력	모형에 중력 하중 방향을 지정합니다. 면을 선택하여 방향을 정의하거나 벡터 구성요소를 사용하여 방향을 정확하게 제어합니다. 원통형 선택은 축 방향을 제공합니다.

하중 추가

1. 추가하려는 하중 유형에 해당하는 하중 명령을 클릭합니다.
2. 선택 명령이 활성화되므로 정의하려는 하중에 적절한 형상을 선택할 수 있습니다.
3. 하중 매개변수를 지정합니다. 필요한 경우 대화상자를 확장하여 고급 설정에 액세스합니다.

하중 노드를 수정하려면 검색기에서 하중 노드를 두 번 클릭합니다. 또는 하중 노드를 마우스 오른쪽 버튼으로 클릭하고 [유형] 구속조건 편집을 클릭합니다.
