간격띄우기 곡면 작성 및 자르기

다음 섹션에서는 간격띄우기 곡면을 작성하여 자르기 도구로 사용합니다.

1. 3D 모형 탭의 곡면 패널에서 두껍게 하기/간격띄우기 명령을 시작합니다.

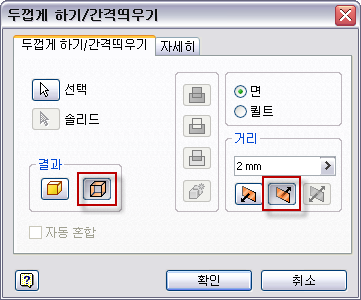

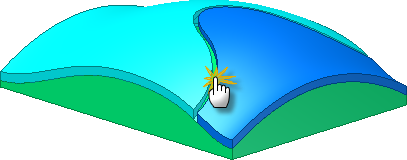

2. 대화상자에서 출력을 곡면으로 설정하고 돌출된 곡면을 선택하여 선택사항을 충족시킵니다. 새 곡면 방향을 본체 안쪽으로 설정합니다. 거리를 2mm로 설정합니다. 확인을 클릭하여 곡면을 작성합니다.

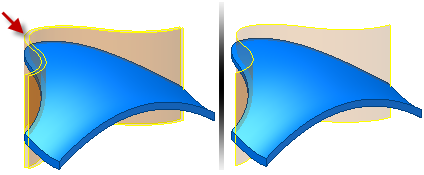

3. 돌출된 곡면에서 가시성을 끕니다.

4. 분할 명령을 시작합니다.

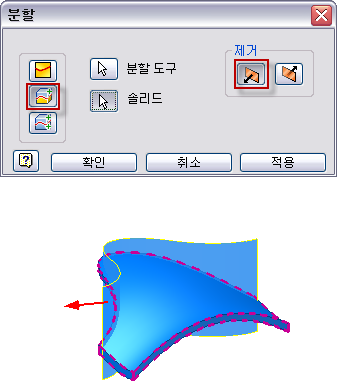

5. 솔리드 자르기 옵션을 선택하고 곡면을 분할 도구로 선택합니다. 제거할 측면이 재질 바깥쪽을 가리키는지 확인합니다.
   주: 모형을 회전하여 제거할 측면 화살표가 솔리드 바깥쪽을 가리키도록 합니다. 다음 그림에 표시된 방향이 아닌 두 번째 제거 방향을 선택할 수도 있습니다. 이 방향은 출력만 올바르다면 사용 가능합니다.

6. 확인을 클릭하여 재질을 제거합니다.
7. 곡면의 가시성을 끕니다.
8. 모든 솔리드 본체의 가시성을 켭니다. 본체 사이에 2mm 간격이 있습니다.

9. 파일을 저장합니다.

이로써 튜토리얼의 스플라인 및 곡면 부분을 마쳤습니다. 부품을 완성하려면 튜토리얼을 계속 수행합니다.
