이 튜토리얼에 대한 정보

조립품 환경에서 구성요소를 삽입하고 배치합니다.

범주

새 사용자

소요 시간

60분

사용되는 튜토리얼 파일

Cylinder Base.ipt, Cylinder Body Sub_Assy.iam, Clamp Sketch.ipt, Long Shaft.ipt, Short Shaft.ipt, Lock Pin.ipt, 6mm SHCS.ipt

주: http://www.autodesk.com/inventor-tutorial-data-sets-2014에서 튜토리얼 파일 설치 지침을 클릭하여 읽어 보십시오. 그런 다음 튜토리얼 데이터 세트 및 필요한 튜토리얼 파일 설치 지침을 다운로드하고 데이터 세트를 지침에 따라 설치하십시오.

조립품은 서로 관련된 구성요소의 집합입니다. 이 연습에서는 구성요소를 삽입하고 서로 상대적으로 정확하게 배치하는 데 사용할 수 있는 워크플로우를 소개합니다.

목표

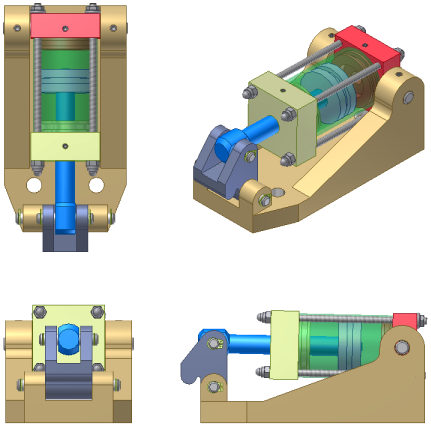

본 튜토리얼은 구성요소를 배치하고 이 구성요소의 이동을 분석하는 데 사용할 수 있는 방법을 소개하기 위해 작성되었습니다. 여기에서 다루는 일부 항목은 다음과 같습니다.

  • 조립품 구속조건
  • 조립품 접합
  • 접촉 세트
  • 유연성 있는 조립품
  • 간섭 분석
  • 구성요소 삽입

사전 요구사항

  • 활성 프로젝트를 설정하고, 다양한 뷰 도구를 사용하여 모형 공간을 탐색하고, 스케치 및 돌출 등의 일반 모델링 기능을 수행하는 방법에 대해 알고 있어야 합니다.
  • 자세한 내용은 도움말의 "시작하기" 항목을 참고하십시오.

탐색 팁

  • 왼쪽 맨 아래에서 다음 또는 이전을 사용하여 다음 페이지로 넘어가거나 이전 페이지로 돌아갑니다.

다음
