출력 그래퍼

출력 그래퍼는 시뮬레이션을 통해 얻은 다양한 결과를 검사하는 데 사용할 수 있습니다. 다음은 시뮬레이션 실행 후에 수행할 수 있는 몇 가지 작업 리스트입니다.

추적 표시

  1. 시뮬레이션을 실행한 후 실행 환경을 종료하기 전에 출력 그래퍼 명령을 클릭합니다.

    출력 그래퍼 창은 여러 가지 섹션(검색기, 그래프 및 시간 단계)으로 나뉩니다. 창 맨 위에 걸쳐져 있는 도구막대에는 출력 그래퍼 전용 명령이 있습니다. 창의 크기는 조절 가능하므로 필요에 맞게 조정합니다.

  2. 추적 추가를 클릭합니다. 대화상자가 표시되고 원점 선택자가 입력을 기다리고 있습니다. 톱날 끝에서 점을 선택합니다.
  3. 대화상자에서 추적 값 출력 옵션을 선택합니다.
  4. 톱날을 따라 2개의 추적 점을 추가로 지정합니다. 추적을 내보냅니다.

추적을 참조로 설정

  1. 출력 그래퍼 검색기에서 추적을 확장합니다.
  2. 추적:1을 확장한 다음 위치를 확장합니다.
  3. P[X]를 마우스 오른쪽 버튼으로 클릭한 다음 참조로 설정을 클릭합니다.
  4. 출력 그래퍼에서 저장 명령을 사용하여 시뮬레이션을 저장합니다.
  5. 이름으로 Reciprocating Saw cam1.iaa를 입력합니다. 확인을 클릭합니다.
  6. 출력 그래퍼를 닫습니다.
  7. 시뮬레이션 플레이어에서 구성 모드를 클릭합니다.

캠 구성요소 수정

  1. 검색기의 가동 장치 그룹 아래에서 캠 크랭크 조립품을 확장합니다.
  2. Cam lobe.ipt 구성요소를 마우스 오른쪽 버튼으로 클릭하고 편집을 클릭합니다.
  3. 로브 돌출을 위해 스케치를 편집합니다.

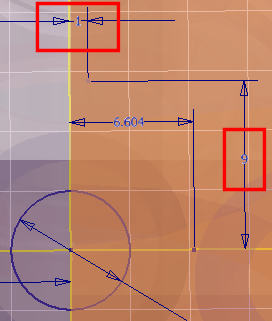

  4. 치수 5.08을 두 번 클릭합니다. 값을 1.0으로 변경합니다.
  5. 치수 7.62를 두 번 클릭합니다. 값을 9로 변경합니다.
  6. 리본 막대의 오른쪽 끝에 있는 스케치 마무리를 클릭합니다.
  7. 리본 막대의 동일한 영역에서 복귀를 클릭합니다.
  8. 시뮬레이션 플레이어에서 실행을 클릭합니다.
  9. 출력 그래퍼를 시작합니다.
  10. 출력 그래퍼 도구막대에서 시뮬레이션 가져오기를 클릭합니다.
  11. Reciprocating Saw cam1.iaa 파일을 선택합니다. 시뮬레이션 데이터가 출력 그래퍼 검색기를 채웁니다.
  12. Reciprocating Saw cam1.iaa 노드를 확장한 다음 추적을 확장합니다.
  13. 추적:1을 확장한 다음 위치를 확장합니다.

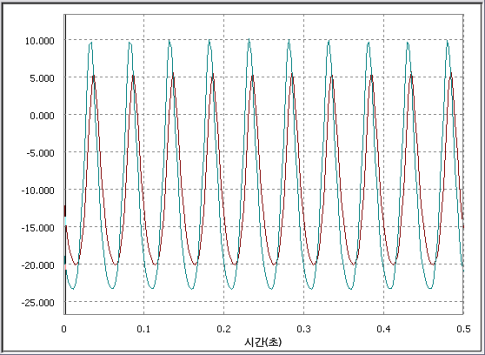

  14. P[Z]를 클릭하여 다른 시뮬레이션 추적에 표시합니다. 이러한 방법으로 시뮬레이션 결과를 비교할 수 있습니다.

FEA로 내보내기

  1. 출력 그래퍼의 시간 단계 섹션에서 응력 해석 환경에서 해석하려는 몇 가지 시간 단계 옆에 선택 표시를 합니다.
  2. 출력 그래퍼 도구막대에서 FEA로 내보내기를 클릭합니다. FEA로 내보내기 대화상자가 표시되고 부품 선택자가 활성화됩니다.
  3. 그래픽 창에서 종동륜:1을 클릭합니다.
  4. 확인을 클릭합니다.

면 선택

  1. FEA 내하중 면 선택 대화상자의 선택된 부품 섹션에서 종동륜:1을 클릭합니다.
  2. 접합에서 섹션을 완료하려면 각기둥:3(가이드:1, 종동륜:1)을 클릭합니다.
  3. 그래픽 창의 종동륜 부품에서 가이드 구성요소의 구멍으로 들어가는 면을 선택합니다.
  4. 대화상자에서 회전:5(종동륜 롤러:1, 종동륜:1)를 클릭합니다.
  5. 그래픽 창의 종동륜에서 종동륜 롤러 구성요소가 향하는 원통형 면을 선택합니다.
  6. 대화상자에서 스프링/댐퍼/잭::7(가이드:1, 종동륜:1)을 클릭합니다.
  7. 그래픽 창의 종동륜에서 스프링 접합이 종동륜을 만나는 면을 선택합니다.
  8. 대화상자에서 확인을 클릭합니다.

시간 단계 선택

  1. 시뮬레이션을 실행합니다.
  2. 출력 그래퍼의 시간 단계 창에서 0.095s, 0.2375s 및 0.3925s 시간 단계를 클릭합니다.
  3. 출력 그래퍼를 닫습니다.
  4. 리본 막대에서 다이나믹 시뮬레이션 마침을 클릭합니다.

응력 해석으로 동작 하중 가져오기

  1. 리본 막대에서 환경 탭 응력 해석을 클릭합니다.
  2. 응력 해석 탭에서 시뮬레이션 작성을 클릭합니다.
  3. 대화상자의 시뮬레이션 탭에 있는 응력 해석 섹션에서 동작 하중 분석 옵션을 선택합니다.

    부품 및 시간 단계 리스트가 활성화됩니다. 부품 리스트에 FEA로 내보낸 해당 부품이 포함되어 있습니다. 둘 이상의 구성요소를 내보내고 각 구성요소에 대해 서로 다른 시뮬레이션을 작성할 수 있습니다.

    시간 단계 리스트에 내보내기 위해 선택한 해당 시간 단계가 포함되어 있습니다.

  4. 시간 단계 리스트에서 0.2375 시간 단계를 선택하고 확인을 클릭합니다.

    그래픽 창에서 종동륜 구성요소만을 시뮬레이션에서 사용할 수 있고 다른 모든 구성요소는 제외됩니다.

  5. 검색기에서 하중 노드를 확장합니다. 구성요소 작업에 관련된 힘이 많이 포함되어 있습니다. 이러한 힘은 그래픽 영역에도 표시됩니다. 시뮬레이션에서 활성화하지 않으려는 모든 힘을 억제할 수 있습니다. 단일 힘의 영향을 확인하려면 다른 힘을 모두 억제합니다.
  6. 해석 패널에서 시뮬레이트를 클릭합니다. 시뮬레이션을 해석하는 데 약간의 시간이 필요할 수 있습니다. 시뮬레이션이 완료되면 폰 미세스 응력 결과가 표시됩니다.
  7. 결과 노드를 확장하고 확인하려는 결과를 두 번 클릭합니다.
  8. 시뮬레이션 탭을 클릭한 다음 다이나믹 시뮬레이션을 클릭합니다.
