엘보우 제작

사용자 부속품은 자체 배수 스타일에서 한정적인 구성요소입니다. 사용자 부속품은 경사 각도를 결정하며, 자체 배수 스타일과 그렇지 않은 스타일 간의 기능적 차이점이기도 합니다.

제작은 특정 데이터를 모형에 추가하여 부품을 컨텐츠 센터에 게시하기 위한 준비를 합니다. 튜브 및 파이프 작성을 사용하여 컨텐츠 센터에 게시하기 전에 제작 프로세스를 완료합니다.

  1. Tube & Pipe 디렉토리에 있는 self-drain_elbow.ipt를 엽니다.

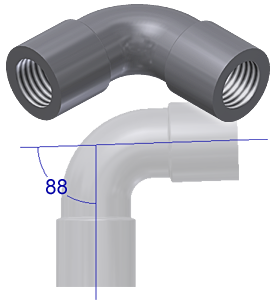

    이 엘보우는 연결축 간 각도가 88도가 되도록 작성되었습니다. 즉시 제작 및 게시할 수 있습니다. 추가 설계 작업이 필요 없습니다.

  2. 리본에서 관리 탭 제작 패널 튜브 및 파이프 를 클릭합니다.

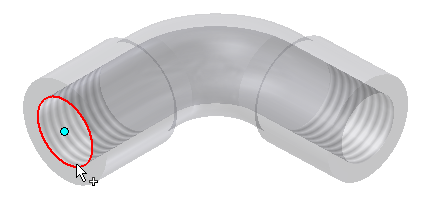

  3. 첫 번째 연결에 대한 연결점을 설정하려면 원형 모서리를 선택합니다.
  4. 선택자를 클릭합니다.

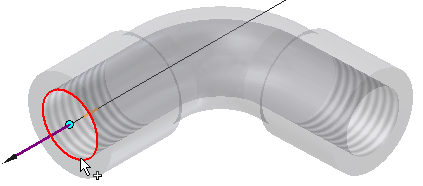

  5. 원형 모서리를 다시 선택합니다.
  6. 공칭 크기3/4로 설정합니다.
  7. 연결 번호 2로 선택을 변경합니다.

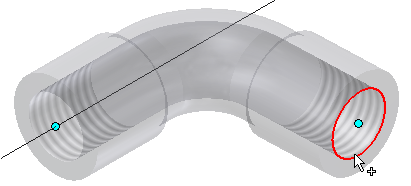

  8. 다른 원형 모서리를 선택하여 이 연결점을 설정합니다.
  9. 선택자를 클릭합니다.
  10. 원형 모서리를 다시 선택합니다.

    바깥쪽을 가리키고 엘보우에서 떨어지도록 연결 벡터의 방향을 반전합니다. 2개의 연결 벡터 모두 바깥쪽을 가리키고 부속품에서 떨어져 있습니다.

    각도 필드에는 두 축 사이의 각도가 표시됩니다. 이 예제에서는 88도가 사용됩니다.

  11. 공칭 크기3/4로 설정합니다.
  12. 결속 영역의 최대값 풀다운 메뉴에서 거리를 선택하고 값으로 1을 입력합니다.
  13. 최소값70(최대값 대비)으로 설정해야 합니다.
  14. 확인을 클릭합니다.

    성공적으로 제작했다는 메시지가 나타납니다.
