도면 뷰 회전

도면 뷰를 회전하려면 모형 모서리를 선택하고 지정된 각도로 또는 수직 위치나 수평 위치까지 모서리를 회전합니다. 종속 단면도나 보조 뷰가 있는 뷰는 회전할 수 없습니다.

회전할 뷰를 마우스 오른쪽 버튼을 클릭하고 메뉴에서 회전을 선택합니다. 뷰 회전 대화상자가 나타납니다.

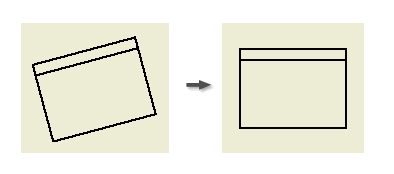

모서리로 뷰를 회전하려면
- 뷰 회전 기준 리스트에서 모서리를 선택합니다.
- 도면 뷰에서 모서리를 선택합니다.
- 수평을 선택하여 선택된 모서리를 수평으로 배치하거나 수직을 선택하여 선택된 모서리를 수직으로 배치합니다.
각도로 뷰를 회전하려면
- 뷰 회전 기준 리스트에서 절대 각도 또는 상대 각도를 선택합니다.
  주: 절대 각도 옵션을 선택하면 시트의 좌표계와 관련하여 지정된 각도로 뷰가 회전합니다. 상대 각도는 현재 뷰 방향에 따라 지정된 각도로 뷰를 회전합니다.
- 선택된 뷰를 회전시킬 각도를 입력합니다.
- 뷰를 회전할 방향을 선택합니다.
종속 뷰의 회전 여부를 지정합니다.
- 선택한 뷰만 회전하려면 뷰 회전을 선택합니다. 하위 뷰가 원래 방향을 유지합니다.
- 모든 종속 뷰에 회전을 적용하려면 카메라 회전을 선택합니다.
확인을 선택하여 대화상자를 닫습니다. 적합한 경우 종속 뷰 회전에 대해 알리는 메시지 상자에서 확인을 클릭합니다.

종속 뷰 회전

기본적으로 상위 뷰와 하위 뷰는 같은 방향을 유지합니다. 상위 뷰를 회전할 때 종속 뷰의 정렬을 유지하거나 끊을 수 있습니다. 하위 뷰를 회전할 때 하위 뷰 방향은 상위 뷰에 독립적으로 됩니다.

팁: 도면 뷰 대화상자에 표시된 옵션은 하위 뷰의 방향 상속을 제어합니다. 설정을 변경하려면 하위 뷰를 두 번 클릭하여 도면 뷰 대화상자를 표시합니다. 그런 다음 화면표시 옵션 탭을 열고 기준으로부터의 방향 옵션을 선택하거나 선택취소합니다.
