마찰 추가 및 이음쇠-가이드 관계 완성
- 검색기에서 Blade set.iam을 마우스 오른쪽 버튼으로 클릭하고 유연성을 클릭합니다. 조립품을 유연성 있게 설정하여 용접 그룹 폴더에 배치합니다. 해당 조립품 내에서 구속조건이 평가되고 이음쇠와 톱날 간의 구속조건으로 인해 회전 접합이 추가됩니다.

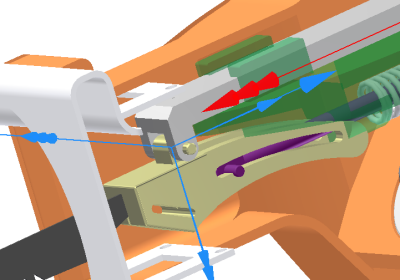

- 이전에 언급한 것처럼 지금까지 조립품에는 마찰이 없었습니다. 이 단계에서는 각기둥 접합에 마찰을 부과합니다. 가이드와 Scottish Yoke의 각기둥 접합을 마우스 오른쪽 버튼으로 클릭하고 특성을 클릭합니다.
- dof 1 탭을 클릭합니다. 접합력 명령
을 클릭합니다. 접합력 작동을 클릭합니다. 건조 마찰계수 0.1을 입력하고 확인을 클릭합니다. - 크랭크 조립품을 기준으로 Scottish Yoke를 배치하려면 구속조건을 추가합니다. 검색기 뷰를 모형으로 설정하고 Blade set.iam 노드를 확장합니다.
- Scottish Yoke 노드를 확장하고 구속조건 명령을 클릭합니다.
- 검색기의 Scottish Yoke 구성요소 아래에서 작업 평면3을 선택합니다.

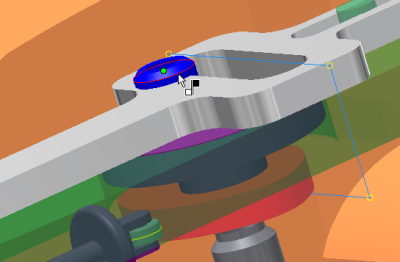

- 그래픽 영역에서 크랭크 캠 조립품의 일부인 롤러 구성요소의 원형 모서리를 선택합니다. 구속조건을 반영하도록 점-평면 접합이 추가됩니다.
결과 점-평면 접합에는 5개의 자유도와 하나의 구속조건이 있습니다. 이 정의는 모형을 과도하게 구속하지 않고 동작을 전달하기에 충분합니다. 다이나믹 시뮬레이션에서는 과도하게 구속된 조건을 탐지하여 해당 조건을 해석하도록 지원합니다.
