시뮬레이션이 완료된 후 그래픽 표시에서 폰 미세스 응력 결과 플롯이 나타납니다. 결과 폴더에 완료된 결과 세트가 게시됩니다.
결과 데이터를 볼 수 있는 다양한 명령이 있습니다. 대부분은 결과 및 화면표시 패널에 위치해 있습니다.

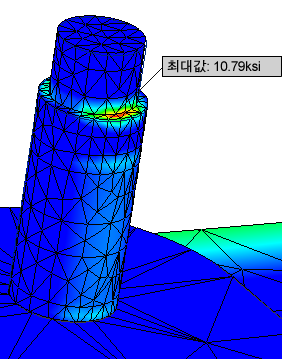

- 화면표시 패널에서 최대 값 표시
를 클릭합니다. 그래픽 창에서 최대값의 위치를 가리키는 지시선 점이 포함된 레이블입니다. 이 예에서 최대 값은 다른 구성요소에 의해 가려집니다. - 조립품 검색기 노드를 확장하여 구성요소 리스트를 표시합니다.
- 응력 위치를 숨기는 부품의 가시성을 끕니다.
- 아래쪽 판:1
- 상한 플레이트:1
각 구성요소를 마우스 오른쪽 버튼으로 클릭하고 가시성을 클릭합니다.
- 필요에 따라 회전 및 줌하여 최대값의 위치를 확인합니다.
다양한 결과 노드를 두 번 클릭하여 그래픽 창에 결과를 표시합니다.
