iCopy 작성 - 형상 탭

형상 탭에서 배치 부품의 제어점을 선택하고 이름을 지정합니다. 제어점은 iCopy 결과가 조립품에 배치될 때 해당 결과의 위치를 지정하는 데 사용됩니다. 이러한 점은 형상 점(선의 끝점 또는 원의 중심점, 그러나 스케치 점은 아님)이어야 합니다.

  1. 형상 탭을 선택합니다.
  2. 형상 열에서 추가하려면 클릭을 클릭합니다.

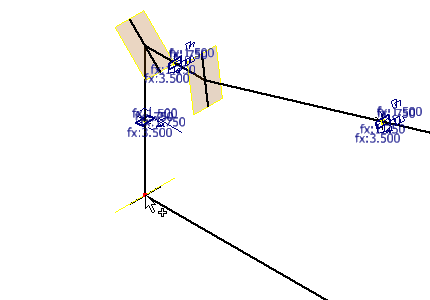

  3. 프레임의 왼쪽 아래 구석에서 점을 선택합니다.
  4. 레이블 필드에 Lower left를 입력합니다.
  5. 형상 열에서 추가하려면 클릭을 클릭합니다.

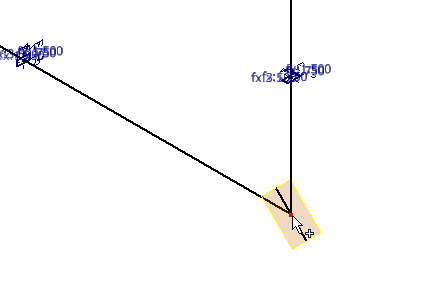

  6. 프레임의 오른쪽 아래 구석에서 점을 선택합니다.
  7. 레이블 필드에 Lower right를 입력합니다.
  8. 형상 열에서 추가하려면 클릭을 클릭합니다.

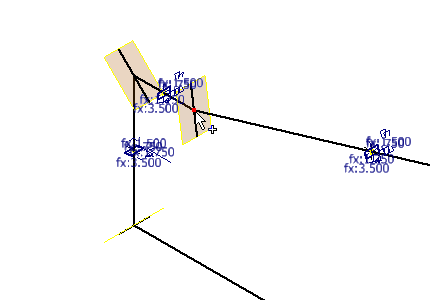

  9. 위쪽 가운데 프레임 멤버의 왼쪽 끝에서 점을 선택합니다.
  10. 레이블 필드에 Upper left를 입력합니다.
  11. 형상 열에서 추가하려면 클릭을 클릭합니다.

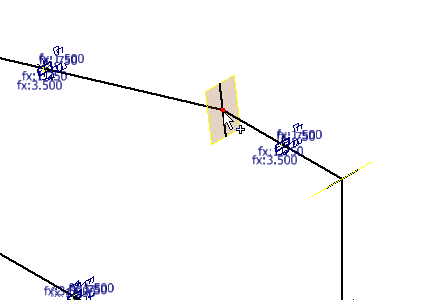

  12. 위쪽 가운데 프레임 멤버의 오른쪽 끝에서 점을 선택합니다.
  13. 레이블 필드에 Upper right를 입력합니다. Enter 키를 눌러 입력을 승인합니다.
주: 리스트에서 작업점을 제거하려면 형상레이블 필드를 강조 표시한 다음 삭제를 누릅니다.
