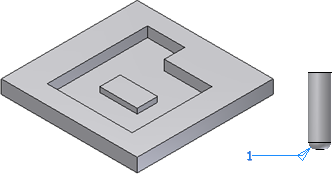

포켓을 모깎기하여 지름 3mm, 절단 반지름 1mm의 도구로 밀링 프로세스를 모델링하려면 맨 아래 면의 모서리에는 도구 절단 반지름에 해당하는 반지름 1mm의 모깎기가 있어야 하는 반면, 모든 오목 수직 모서리에는 반지름 1.5mm의 모깎기가 있어야 합니다 (도구의 수직 접근에 의해 생성됨).
- 리본에서
3D 모형 탭
소성 부품 패널
규칙 모깎기
를 클릭합니다.
- 원본을 면으로 설정하고 포켓의 맨 아래 면을 선택합니다.

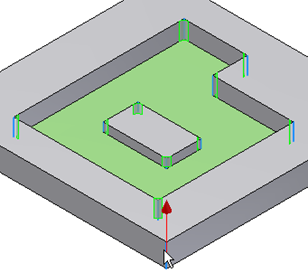

- 규칙을 인서던트 모서리로 설정하고 수직 모서리를 선택하여 축을 정의합니다.
- 선택된 면에서 시작하여 위로 향하는 모든 수직 모서리를 포함하도록 방향이 위를 가리키는지 확인합니다. 반대 방향으로 반전시키려는 경우 모서리가 선택되지 않습니다. 반지름 1.5mm를 입력합니다.
- 포켓을 기계가공할 때 볼록 모서리를 라운드하지 않는 경우 옵션 상자에서 모든 라운드 옵션을 취소합니다.
- 맨 아래 모서리의 1mm 반지름 모깎기를 정의합니다.
- 새 규칙을 "클릭하여 추가합니다". 원본을 면으로 설정합니다. 이전 규칙에서와 동일한 면을 선택하되 이번에는 규칙을 모든 모서리로 설정합니다.
- 반지름 1mm를 입력하고 확인을 클릭하여 규칙 기반 모깎기를 완성합니다.
포켓 쉐이프가 변경되더라도 규칙 기반 모깎기는 올바르게 다시 만들어집니다.
