스플라인과 곡면을 사용하는 고급 모델링을 수행합니다.
- 범주
-
숙련된 사용자
- 소요 시간
-
30분
- 사용되는 튜토리얼 파일
-
spline_1_start.ipt, spline_1_complete.ipt

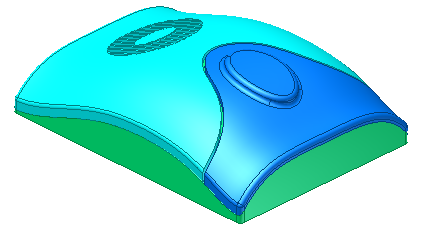

이 튜토리얼에서는 스플라인 쉐이프를 작성하고 제어할 수 있는 도구를 살펴봅니다. 곡면은 부품 쉐이프를 형성하고 본체 분할 윤곽선을 정의하는 데 사용됩니다.
목표
이 튜토리얼에서는 다음과 같은 작업을 하는 방법을 배웁니다.
- 스플라인 작성 및 정의
- 레일이 있는 로프트
- 곡면 작성
- 면 대체
- 곡면 모서리 연장
- 부품을 다중 본체로 분할
- 엠보싱 명령 사용
- 그릴 작성
사전 요구사항
- 활성 프로젝트에서 부품 파일을 열고, 작성하고, 저장하는 방법을 이해하고 있어야 합니다.
- 솔리드 모델링에 대한 기본적인 내용을 이해하고 있어야 합니다.
시스템 설정
응용프로그램 옵션의 스케치 탭에서 다음 설정을 활성화합니다.
- 작성 시 치수 편집
- 스케치 작성 및 편집을 위한 모서리 자동투영
- 스케치 작성 시 부품 원점 자동투영
이 튜토리얼의 스케치 환경 그림에서는 그리드 선이 활성화되지 않습니다.
주: 응용프로그램 옵션에서 아이콘 색상 체계를 지정할 수 있습니다. 이 튜토리얼에 표시된 아이콘 모양은 다음 그림과 같은 색상 체계를 사용하지 않을 경우 달라질 수 있습니다.
탐색 팁
- 왼쪽 맨 아래에서 다음 또는 이전을 사용하여 다음 페이지로 넘어가거나 이전 페이지로 돌아갑니다.
