기준 뷰 작성

새 도면의 첫 번째 뷰가 기준 뷰입니다. 리본에서 뷰 배치 탭 작성 패널 기준을 클릭하여 도면에 추가 기준 뷰를 추가합니다.

기준 뷰는 후속 뷰의 원본입니다. 기준 뷰에서는 다음을 수행할 수 있습니다.

리본에서 뷰 배치 탭 작성 패널 기준을 클릭합니다 .
구성요소 탭에서 뷰를 설정합니다.
- 모형 파일을 지정합니다.
  주: 스케치만 포함하는 부품의 뷰를 작성할 수 있습니다. 2D 스케치는 뷰에 평행해야 합니다.
- 리스트에서 뷰 방향을 선택하거나 사용자 뷰를 클릭하여 비표준 뷰를 설정합니다.
화면표시 옵션 탭에서 뷰의 참조 및 화면표시 옵션을 설정합니다. 뷰를 작성하는 데 사용된 파일 형식에 따라 사용 가능한 옵션이 달라집니다.
추가 옵션을 설정합니다.
- 뷰 축척을 지정하고 도면의 뷰 레이블 가시성을 켜거나 끕니다. 필요한 경우 뷰 레이블 편집을 클릭하여 텍스트 형식 대화상자에서 뷰 레이블을 편집합니다.
- 기준 뷰와 투영된 뷰를 동시에 작성하려면 기준 뷰를 작성한 후 즉시 투영된 뷰 작성 상자를 선택합니다.

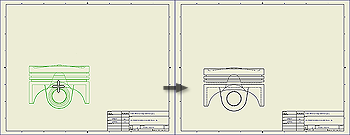

그래픽 창에서 미리보기를 적절한 위치로 이동한 다음 클릭하여 뷰를 배치합니다.

주: BOM 구조가 참조로 설정된 부품은 뷰 경계 상자의 기본 크기를 작성하는 공식에 포함되지 않습니다. 따라서 참조 부품이 도면 뷰에서 잘릴 수 있습니다. 뷰 경계 상자의 크기를 늘리려면 도면 뷰 대화상자의 모형 상태 탭에서 여백 값을 늘립니다.

팁: 도면 뷰 대화상자의 기본 설정 및 값은 현재 표준으로 정의되며 스타일 및 표준 편집기를 사용하여 변경할 수 있습니다.

기준 뷰 작성 방법 보기
