BIM 교환 환경에서는 Autodesk Inventor LT부품을 제작(정의)하고 게시(내보내기)하므로 AutoCAD 및 Revit에서 사용할 수 있습니다. 이러한 응용프로그램은 Architectural, Structural, MEP(Mechanical, Electrical 및 Plumbing) 정보를 문서화하기 위한 특수 목적용 빌딩 설계 및 건축 시스템입니다.
BIM 교환에서는 2D 및 3D Autodesk Inventor LT 부품 설계 데이터를 Autodesk Exchange 파일(.ADSK)로 게시합니다. 뿐만 아니라, BIM 교환 응용프로그램은 Revit 형상을 기본적으로 Revit 패밀리(.RFA) 파일로 내보낼 수 있습니다. 여러 Autodesk 제품에서 Autodesk Exchange 파일을 사용할 수 있습니다. BIM 교환은 Autodesk Inventor LT에서 다양한 AEC(건축, 엔지니어링 및 건설) 응용프로그램에 모형 및 해당 메타데이터를 제공하는 수단입니다.
AutoCAD 및 Revit과 같은 Autodesk 제품에는 데이터를 사용에 필요한 다양한 도구가 포함되어 있습니다. BIM 교환은 Autodesk Inventor LT의 형상 모델링 명령을 사용하여 다른 Autodesk 제품에서 사용할 수 있는 모형을 정의하는 Autodesk Inventor LT 애드인입니다. BIM 교환에는 커넥터 정의, 모형 형상/데이터 단순화 및 인식, 데이터를 .RFA 또는 .ADSK 파일로 내보내기 위한 명령이 있습니다.
중요: Revit이 원하는 결과이면 피쳐 인식 도구를 사용하여 Inventor에서 작성된 다양한 유형의 형상을 Revit 소프트웨어에서 사용할 수 있는 형상과 일치하게 변환해야 합니다.
BIM 교환의 일반적인 워크플로우는 다음 세 가지 기본 구성요소로 구성됩니다.
|
단순화 |
구성요소나 불필요한 피쳐를 제거하여 모형의 복잡성을 감소시키는 프로세스입니다. 단순화된 조립품 명령을 사용하여 덮개 및 결합 구성요소를 작성할 수 있습니다. 파생 부품 및 기타 기법을 사용하여 부품 을 제작하거나 게시하기 전에 단순화합니다. 건물 엔지니어에게는 각자의 설계와 관련된 상세 정보만 필요하기 때문에 일반적으로 기본 3D 쉐이프와 연결 피쳐가 중요합니다. 구성요소를 내보낼 때 가능한 한 .RFA 및 .ADSK 파일 크기를 작게 유지하는 것이 좋습니다. |
|
작성자 |

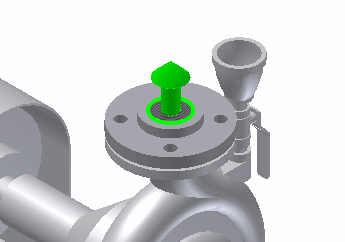

사물을 연결하는 방법 및 위치를 나타내며 커넥터 객체를 정의하는 프로세스입니다. MEP 응용프로그램에서는 커넥터 객체를 사용하여 열 교환기와 같은 장치 및 HVAC와 같은 빌딩 시스템 간의 연관을 정의합니다. 케이블, 관, 덕트, 전기 및 파이프와 같은 5가지 유형의 커넥터에 각각 Autodesk Inventor LT 명령이 포함되어 있어 해당 커넥터를 작성, 편집 및 삭제할 수 있습니다. 일반적으로 커넥터는 호스트 구성요소에서 떨어져 있습니다. 필요한 경우 방향 명령을 클릭하여 커넥터 방향을 반전시킵니다. 흐름 방향은 커넥터 요소 내부와는 별도로 정의됩니다. 커넥터의 위치, 방향, 쉐이프 및 크기를 정의하여 커넥터를 추가합니다. 그런 다음 AutoCAD MEP 또는 Revit MEP에서 사용할 수 있도록 커넥터를 모형에 적용하기 전에 연결 유형을 선택합니다. 커넥터를 추가하면 BIM 교환 검색기에 표시됩니다. |
|
게시 |
Inventor 데이터를 확인한 후 .ADSK 또는 .RFA 파일로 내보내는 프로세스입니다. 내보낸 파일에는 형상, 2D 뷰, 커넥터, 매개변수 및 기타 특성이 포함되어 있습니다. 받는 응용프로그램에서는 지원되는 데이터를 가져옵니다. |
UCS(사용자 정의 좌표계)는 빌딩 구성요소 내보내기 명령에서 선택할 수 있습니다. 부품 에 정의된 모든 UCS는 빌딩 구성요소 내보내기 명령에서 사용할 수 있습니다. 이러한 명령을 손쉽게 사용할 수 있도록 UCS 명령을 BIM 교환 탭에서 사용할 수 있습니다. 많은 건축 응용프로그램은 기계 응용프로그램이 흔히 양의 Z를 바깥쪽으로 간주하는 천장을 향해 양의 Z 방향을 위쪽으로 간주합니다. 적절한 방향에서 모형을 가져올 수 있도록 UCS를 적절하게 정의하는 것이 중요합니다.
Revit MEP 및 AutoCAD MEP는 ADSK 파일 및 연관된 데이터를 가져올 수 있습니다. 응용프로그램은 지원되는 데이터만 가져옵니다. 지원되지 않는 데이터는 파일에서 무시됩니다. .ADSK 파일이 사용될 경우 AEC 응용프로그램에서 일부 수정할 수 없다는 점에 유의하십시오. 이러한 이유로 아래에 설명된 워크플로우에 따라 .ADSK 또는 .RFA 파일을 얻는 것이 중요합니다.
