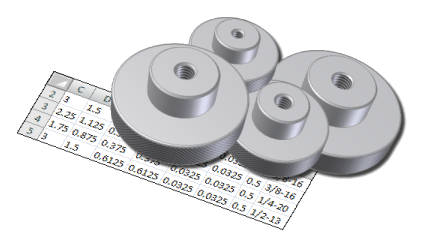

동일한 설계로 여러 모형에서 작업할 수 있지만 대부분의 설계자들은 크기, 재질 또는 기타 변수가 서로 다른 부품을 가지고 있습니다. 이러한 설계를 iParts로 작성한 다음 하나 이상의 변형을 사용할 수 있습니다.
iPart 작성자를 사용하여 테이블이 포함된 부품 패밀리를 작성합니다. 표준 iPart의 경우 각 iPart 변이가 iPart 멤버이며, 테이블의 한 행으로 정의됩니다.
일반적으로 다음과 같습니다.
- 새 부품 또는 기존 부품에서 시작합니다.
- 각 멤버와 함께 변경할 설계 부분을 결정합니다.
- 매개변수 명령을 사용하여 매개변수 이름을 바꾸고 방정식을 설정하고 사용자 매개변수를 작성합니다.
- iPart 작성 명령을 사용하여 iPart 팩토리의 멤버를 나타내는 테이블 행을 하나 이상 정의하고 매개변수, 특성, 스레드 정보, iMate 정보, 피쳐 억제 및 작업 피쳐 등의 변이를 지정합니다.
- 부품을 저장합니다. 부품은 iPart 팩토리로 자동으로 저장됩니다.
IPart의 워크플로우
iPart을 제작할 때 부품을 설계하고 해당 변이를 모두 정의합니다. 테이블에서 가능한 각 복제에 대해 행을 작성합니다. 멤버라는 각 버전은 iPart 팩토리에 저장됩니다. 그러면 사용자가 테이블에서 부품에 적합한 버전을 나타내는 행을 선택할 수 있습니다. 이 기법을 통해 iPart 멤버를 생성합니다.
표준과 사용자의 두 가지 유형의 iPart 팩토리를 작성할 수 있습니다.
iPart의 유형
다음과 같은 두 가지 종류의 iPart가 있습니다.
- 표준 iPart 팩토리 열의 모든 값을 정의합니다. 표준 iPart 팩토리를 사용하여 iPart를 게시하는 경우 멤버 부품을 배치한 후에는 수정할 수 없습니다.
- 사용자 iPart 팩토리 사용자 매개변수 열로 식별된 열을 최소한 하나 포함합니다. 사용자 iPart 팩토리를 사용하여 iPart를 게시하는 경우 iPart 멤버를 배치할 때 멤버 부품의 사용자 매개변수를 수정할 수도 있습니다. 사용자 iPart 멤버에 피쳐를 추가할 수 있습니다.
iPart에 포함할 정보
다음 정보를 포함할 수 있습니다.
- 매개변수. 매개변수 편집기 도구를 사용하여 매개변수 이름을 바꾸고 매개변수 사이에 방정식을 설정하고 사용자 매개변수를 작성합니다.
- 특성. 부품 번호, 스톡 번호 및 재질과 같은 정보를 포함할 수 있습니다. BOM과 부품 리스트는 자동으로 업데이트됩니다.
- 스레드. 다른 스레드 패밀리, 지정, 클래스, 방향 및 파이프 지름을 포함합니다.
- iMate. 포함 또는 억제 대상, 간격띄우기 값, 일치하는 이름 및 일련 번호를 지정합니다.
- 작업 피쳐. 포함 또는 제외 항목, 가시성 상태 등을 포함합니다.
- 피쳐 억제 상태. 피쳐 억제를 사용하면 단일 부품의 여러 구성을 하나의 파일에 포함할 수 있습니다. 예를 들어 부품의 어떤 구성에는 절단부가 있는 돌출이 있고 다른 구성에는 접합부가 있는 돌출이 있을 수 있습니다.
- iFeature 및 테이블 연결 iFeature 삽입된 iFeature 중 iPart에 포함할 iFeature를 지정할 수 있습니다. iFeature에 테이블이 포함된 경우 iFeature 행 값과 각 행의 억제 상태를 지정할 수 있습니다.
표준 iPart와 사용자 iPart의 차이
iPart 팩토리 작성 시 iPart가 조립품에 배치될 때 매개변수를 수정할 수 있는지 여부를 결정합니다. 표준 iPart 팩토리에서 작성된 부품은 수정할 수 없습니다. 사용자 iPart 팩토리에서 작성된 부품은 배치 시 지정된 매개변수를 수정할 수 있습니다.
볼트 팩토리와 같은 표준 iPart 팩토리는 편집되지 않습니다. 볼트는 변경되지 않는 부품이므로 개별 iPart 멤버를 선택하여 사용하더라도 값을 편집하지는 마십시오. 일반적으로 표준 iPart 멤버는 라이브러리에 저장됩니다. 기본적으로 표준 iPart 멤버 파일은 팩토리와 이름이 같은 폴더에 있습니다.
사용자 iPart 팩토리는 직접 편집할 수 없지만 팩토리에서 멤버를 배치할 때 사용자 매개변수 값을 선택할 수 있습니다. 예를 들면, 앵글 철 팩토리의 경우 사용할 iPart를 선택한 다음 길이, 폭 또는 두께와 같은 특정 값을 수정할 수 있습니다. iPart 팩토리를 작성할 때 지정한 값만 수정할 수 있습니다. 사용자 iPart 멤버는 일반적으로 특정 조립품 고유하며 다른 부품이 저장되는 모든 곳에 저장할 수 있습니다.
사용자 iPart 멤버용으로 작성된 파일의 위치는 사용자 iPart 배치 대화상자의 찾아보기를 사용하여 지정한 경로에 따라 다릅니다. 사용자 iPart 멤버의 경우 테이블에 포함되지 않은 사용자 값을 입력할 수 있습니다. 사용자 iPart 멤버 열은 파란색 배경으로 iPart 팩토리에 표시됩니다. 피쳐, 스케치 등을 추가하면 사용자 iPart 멤버를 편집할 수 있습니다. 이는 동일한 매개변수를 사용하여 만든 두 개의 사용자 iPart 멤버가 서로 다를 수 있다는 뜻입니다.
iPart의 작업 피쳐 동작
작업 피쳐는 iPart에서 유용하게 사용됩니다.
부품을 iPart 팩토리로 변형하기 전에 부품의 작업 피쳐를 작성한 다음 iPart 멤버에 포함하거나 제외할 작업 피쳐를 결정합니다.
iPart 작성자 대화상자에서 작업 피쳐의 기본 설정은 포함 또는 제외입니다. iPart 테이블에 포함하거나 제외할 작업 피쳐를 선택하여 설정을 재지정할 수 있습니다. 각 행마다 작업 피쳐를 포함 또는 제외할 수 있습니다. 기본 설정은 다음과 같습니다.
- iMate와 구속되는 작업 피쳐가 포함됩니다.
- iMate로 구속되는 피쳐를 제외한 다른 모든 작업 피쳐가 제외됩니다.
표준 iPart의 경우 iPart 테이블의 각 행이 멤버를 나타냅니다. 각 작업 피쳐의 열은 포함 또는 제외 여부를 나타냅니다. 테이블의 각 행에 대한 설정을 수정할 수 있습니다.
iPart 팩토리 작성을 위한 팁
- 각 버전과 함께 변경할 설계 부분을 결정합니다.
- 기본 부품을 작성한 후 매개변수 명령을 사용하여 시스템 매개변수의 이름을 바꾸고 고유 매개변수 이름을 작성합니다. 그런 다음 iPart 작성자 명령을 사용하여 iPart 팩토리를 작성합니다. 명명된 매개변수는 iPart 테이블에 자동으로 추가됩니다.
- iPart 팩토리를 작성할 때 피쳐 억제 및 억제해제를 사용하여 멤버 간에 중요한 사항을 변경합니다. iPart 테이블에 피쳐를 추가한 다음 iPart 테이블의 각 행에서 피쳐에 대한 억제 상태를 지정합니다.
- iPart 작성자에서 오른쪽 창에 있는 재질, 크기 또는 기타 중요한 값을 마우스 오른쪽 버튼으로 클릭하고 키로 지정합니다. 키 값만 모형 검색기에 표시됩니다. 키 번호는 내포하는 계층구조를 결정합니다. 예를 들면, 키 3은 키 2에 내포되며 키 2는 키 1에 내포됩니다.
- 테이블 셀에서 측정 단위를 지정하지 않은 경우 기본 문서 단위가 사용됩니다.
- 도면에 부품 특성을 포함하려면 부품 특성 값이 멤버마다 다양하지 않더라도 해당 특성을 iPart 테이블에 포함합니다.
DWF 데이터 게시
iPart 팩토리에서 게시하면 iPart 테이블이 포함된 DWF 파일이 생성됩니다. 검색기에서 iPart 테이블을 활성화하고
다른 이름으로 저장 다른 이름으로 사본 저장을 사용합니다. DWF 파일 형식과 적절한 옵션을 지정합니다.
