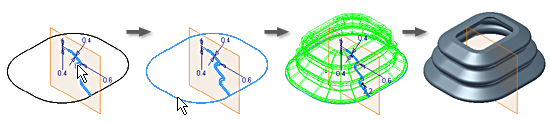

스윕 피쳐 또는 본체는 경로를 따라 하나 이상의 스케치 프로파일 을 이동하거나 스윕하여 작성됩니다. 사용하는 여러 프로파일이 동일한 스케치에 있어야 합니다. 경로는 열린 루프 또는 닫힌 루프 모두 가능하지만 프로파일 평면을 관통해야 합니다.
팁: 여러 다른 스케치의 여러 프로파일이 필요한 경우 로프트 명령을 사용합니다.
일반적으로 스윕 피쳐에는 교차 평면에 최소 두 개의 사용되지 않은 스케치 , 프로파일 및 경로가 필요합니다. 경우에 따라 프로파일에 사용되지 않은 단일 스케치 및 경로의 기존 모형 모서리를 사용할 수 있습니다. 스윕된 프로파일의 방향을 제어하려면 프로파일을 경로에 대해 일정하게 유지하거나 원래 프로파일에 평행하게 유지하면 됩니다. 스윕된 프로파일의 축척 및/또는 비틀림을 제어하려면 안내 곡면이나 안내 레일을 선택합니다.

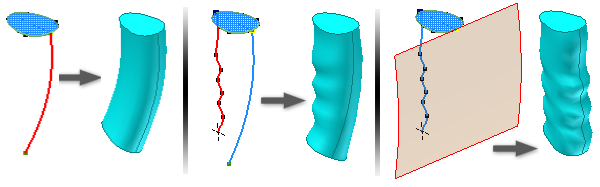

궤적에 따라 균일 프로파일 스윕이 있는 객체에 기존 경로 스윕이 사용됩니다.
안내 레일 스윕은 사용자 부품의 복잡한 핸들 같이 궤적을 따라 축척되거나 비틀어지는 비균일 프로파일이 있는 객체에 사용됩니다.
비평면 궤적에 따라 균일 프로파일 스윕이 있는 객체에 안내 곡면 스윕이 사용됩니다. 프로파일의 비틀림은 원통형 부품에 대한 기계가공 작업처럼 선택된 곡면에 대해 지정된 방향으로 유지됩니다.
