뷰 끊기 스타일, 표시, 간격, 기호 수, 위치 및 파단에서 사용되는 구성요소 뷰의 크기를 변경할 수 있습니다.

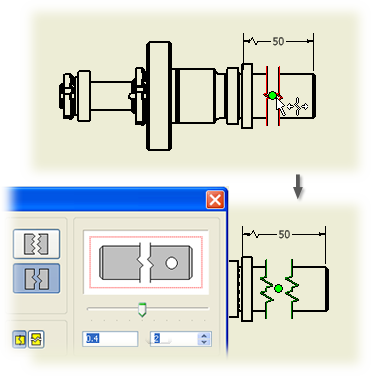

끊기 스타일, 표시, 간격 또는 기호 개수 편집
- 그래픽 창에서 절단선을 선택하고 마우스 오른쪽 버튼을 클릭한 다음 파단 편집을 선택합니다.
- 대화상자에 있는 모든 옵션을 변경하고 확인을 클릭합니다.
주: 파단 방향은 편집할 수 없습니다. 파단 방향을 변경하려면 파단을 삭제한 다음 파단을 새 방향으로 배치하십시오.
파단에 사용된 구성요소 뷰의 위치 및 크기 편집
- 뷰 파단을 선택하여 절단선을 강조 표시합니다.
- 절단선을 끌어서 파단의 위치를 변경합니다.
- 절단선 중 하나를 끌어서 사용된 구성요소 뷰의 크기를 늘리거나 줄입니다. 절단선을 원래 뷰 파단 위치 밖으로 이동하면 사용되는 구성요소 뷰의 크기가 증가합니다. 절단선을 원래 뷰 파단 위치로 이동하면 사용된 구성요소 뷰의 크기가 축소됩니다.
주: 파단을 동시에 이동하려면 파단 쌍 또는 세트를 선택하십시오.
치수선 파단 위치 편집
- 파단된 치수선을 선택합니다.
- 파단된 치수선 파단 조정기를 적절한 위치로 끕니다.
치수선 파단 가시성 편집
- 파단된 치수선을 선택합니다.
- 파단이 치수 텍스트에 의해 가려지도록 파단된 치수선 파단을 끕니다. 치수 텍스트로 끌어서 파단을 덮을 수도 있습니다.
뷰 파단에 의해 숨겨진 주석 기호의 가시성 편집
파단에 의해 제거된 영역에 부착된 주석 기호는 숨겨집니다.
- 뷰 파단을 선택합니다.
- 파단 위치를 끌거나 사용되는 파단의 크기를 줄여서 주석 기호가 나타나게 만듭니다.
- 주석 기호의 위치를 변경합니다.
