언더컷 결과에서는 언더컷이 위치한 부위를 표시합니다.
언더컷은 예를 들어 방향이 잘못된 빼기 구배와 같이 모델 내의 실수이거나, 슬라이더, 리프터 또는 접힌 코어와 같은 제품을 취출하기 위한 특수 가공 구성요소를 필요로 하는 도구 내의 피처입니다.
경우에 따라, 언더컷 피처가 좁고 재료가 매우 유연한 경우 예를 들어 일부 스냅 결합의 경우와 같이 특수 가공 구성요소 없이 제품을 취출할 수 있습니다. 그러나 가능한 경우 도구 설계의 간소화를 위해 언더컷은 피해야 합니다. 도구가 덜 복잡할수록 운용하고 유지하는 비용이 적게 듭니다.
결과 사용
언더컷 결과에서는 언더컷과 최소 1도의 빼기 구배를 가진 표면의 음영 피처를 보여 줍니다.
언더컷이 탐지되면 도구 설계를 수정하거나 제품을 취출할 수 있도록 언더컷을 형성하기 위해 보다 복잡한 가공 구성요소를 사용할 것을 결정할 수 있습니다.
제품에서 언더컷 또는 음영 피처가 식별된 경우 이러한 언더컷을 제품 설계에서 제거할 수 있는지 여부를 확인해야 합니다. 이러한 피처가 필요 없는 경우 제품을 다시 설계할 수 있습니다. 그러나 언더컷이 필요한 경우 제품의 적절한 취출을 위해 가공 구성요소를 설계할 수 있습니다.
언더컷 또는 음영 피처를 제거하면 문제가 해결됩니다.
고려할 점들
언더컷은 빨간색으로 표시되고 음영 영역은 파란색으로 표시됩니다. 언더컷이 제품 모델의 실수가 원인인지 또는 제품 설계 의도에 필요한지 여부를 판단합니다. 제품에 필요한 언더컷이 포함된 경우 제품에서 음영 영역 또는 언더컷 영역을 제거하는 것이 해결 방법일 수 있습니다. 이 방법으로, 제품을 주요 금형 변경 없이 취출할 수 있습니다.

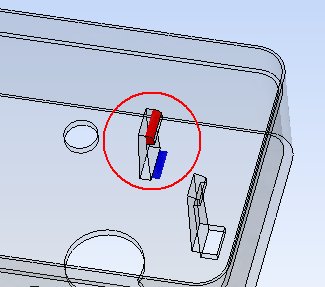

예를 들어 아래의 그림 1에서는 스냅 핑거 피처의 언더컷(빨간색)을 보여 줍니다. 음영은 파란색으로 표시됩니다. 이 유형의 언더컷은 일반적으로 제품을 취출하기 위해 리프터 또는 슬라이더 사용과 같이 비용이 많이 드는 조정이 필요합니다.
잠재적인 언더컷 문제

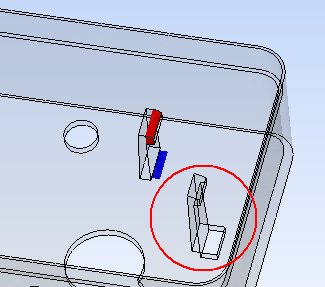

그림 2에서는 파란색 음영 영역을 제거하기 위해 일부 변경과 최소한의 금형 비용으로 제품에 구멍을 만들면 유효한 설계 결과가 나온다는 점을 보여 줍니다.
유효한 설계
