변형 구속조건 대화상자

이 대화상자에 액세스하려면 변형 해석을 실행하고 요약 분할창에서 변형 페이지를 선택한 후 변형 표시기, 모든 효과를 클릭하십시오.

팁: (결과 탭 > 결과 패널 > 변형 구속조건)을 클릭하여 이 대화상자에 액세스할 수도 있습니다.

이 대화상자의 상단 섹션을 사용하여 모델 변형을 정의하는 데 사용할 점의 X, Y 및 Z 좌표를 정의할 수 있습니다.

변형을 표시할 수 있는 두 가지 방법이 있습니다.

앵커 평면

• 앵커 평면 옵션을 사용하여 모델 변형 계산에 사용할 앵커 평면을 정의하는 모델 상의 세 점을 정의할 수 있습니다.
  • 첫 번째 정의점이 앵커점입니다.

    이 점은 모든 방향 (X, Y, Z)으로 구속됩니다.

  • 두 번째 정의점은 (X) 방향으로만 이동이 구속됩니다.
  • 세 번째 정의점은 양쪽 (X 및 Y) 방향으로 이동이 구속됩니다.
  팁: 앵커 평면 아이콘의 크기를 조정하려면 shift 키를 누르는 동안 왼쪽 마우스 버튼을 클릭하여 누른 채 화면 위 아래로 커서를 이동하십시오. 앵커를 선택하여 새 위치로 끌 수도 있습니다.

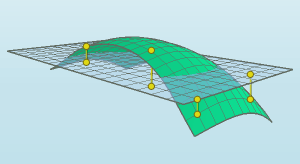

최적 맞춤

• 최적 맞춤 옵션은 결합 대상 면과 같이 최소 변형과 움직임이 필요한 변형되지 않은 면을 정의하는 데 사용됩니다. 이 면에 정의할 수 있는 기준점의 수에는 제한이 없습니다.

이 대화상자의 공칭 최대 변형 섹션은 제품의 허용 가능한 최대 평면 이탈 변형을 지정하는 데 사용됩니다. 이 정보는 모델의 다른 리전에서 변형 레벨을 평가하는 데 사용됩니다.

대화상자 요소

앵커 평면	앵커 평면을 사용하여 제품 변형을 측정하십시오.
최적 맞춤	최적 맞춤 기술을 사용하여 제품 변형을 측정하십시오.
X, Y 및 Z 좌표	모델을 클릭하거나 X, Y 및 Z 좌표를 입력하여 제품 변형을 계산하는 데 사용할 모델 상의 3개 점을 지정하십시오.
기준점 목록	지정한 모든 기준점 목록이 포함되어 있습니다.
추가	X, Y 및 Z 좌표를 기준점 목록에 추가합니다.
삭제	기준점 목록에서 선택한 좌표를 삭제합니다.
수정	선택한 좌표를 변경하십시오.
공칭 최대 변형	변형 평가에 사용되는 허용 가능한 최대 평면 이탈 변형 값을 지정하십시오.
기본값 복원	공칭 최대 변형을 기본값으로 다시 설정합니다.
