모델 및 선택한 결과를 파일로 내보내고 Autodesk Showcase로 가져와서 실제 사진과 같은 디지털 프로토타입 렌더링을 볼 수 있습니다.
Autodesk Simulation Moldflow 제품은 특정 금형 설계가 제대로 채워질지, 싱크 마크 또는 웰드 라인 같은 결함이 어디에 발생될지 예측하는 데 사용됩니다. 제품을 실생활에서 실제 보이는 것처럼 시각화하고 이러한 결함이 실제 문제가 있는지 판단하기 위해 제품 모델과 선택한 결과를 ASCII FBX 파일(*.fbx)로 내보낼 수 있으며 이 파일은 Autodesk Showcase로 가져올 수 있습니다.

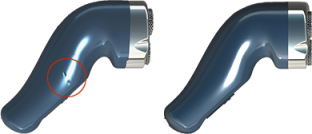

싱크 마크를 예측한 후 다시 설계 최적화를 수행하는 디지털 시뮬레이션의 Showcase 렌더링
Autodesk Showcase로 가져오기 위해 파일을 내보낼 때 몇 가지 옵션이 있습니다. 다음과 같이 내보낼 수 있습니다.
- 제품 면만,
- 변형이 있는 제품 면,
- 싱크 마크가 있는 제품 면,
- 변형 및 싱크 마크가 모두 있는 제품 면.
주: 하나의 캐비티만 하나의 내보낸 파일에 포함됩니다. 둘 이상의 캐비티가 있는 경우 각 캐비티를 개별적으로 내보내야 합니다.
이 기능은 Dual Domain 및 3D 모델에서 사용할 수 있습니다.
