- 평면뷰에서 수평 또는 수직이 아닌 벽에 벽 모양을 정의하는 경우 입면도에서 스케치하기 전에 벽에 평행한 단면도를 그려야 합니다. 뷰로 이동 대화상자가 표시됩니다. Revit은 스케치 편집에 가장 적합한 뷰로 단면뷰를 제안합니다.
- 다른 요소에 부착된 벽의 입면 프로파일을 편집하는 경우 벽이 일시적으로 원래의 모양 및 높이로 되돌아갑니다. 예를 들어 지붕에 부착된 벽의 프로파일에서는 지붕에 부착되기 전의 연결되지 않은 높이를 가정합니다. 이 결과, 벽의 높이가 적절하지 않아 입면도 프로파일을 편집할 수 없습니다. 연결 안된 높이를 변경하려면 특성 팔레트를 클릭합니다.
입면도 프로파일을 편집할 때, 스케치를 완료한 후 벽의 상단 또는 하단은 수평선이 스케치의 참조 평면과 일치하는 위치에만 부착됩니다.

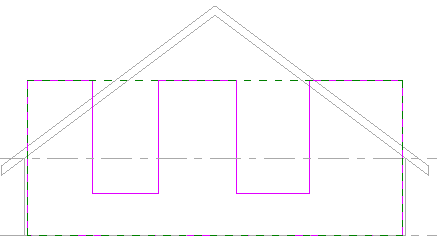

샘플에서 프로파일을 스케치했습니다. 상단 스케치 선이 참조 평면과 일치합니다.
마감된 벽이 지붕에 부착됩니다. 스케치에서 일치하지 않는 수평선은 부착되지 않습니다.
