자동 탐지의 예

자동 탐지 기능을 사용하면 프로젝트 내에서 다음 구조 요소를 작성할 때 해석 모델을 자동으로 조정할 수 있습니다.

1. 보

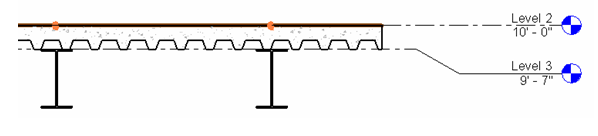

   작성하는 동안 구조 바닥 투영 기준면에 해당하는 보는 다음과 같이 자동 탐지로 설정된 보 수직 투영(해석 모델 매개변수)과 일치합니다.



2. 기둥

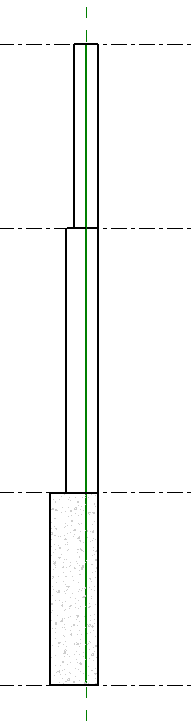

   작성하는 동안 자동 탐지 기능은 기둥과 벽의 해석 모델을 동일한 기준면에 배치합니다.



3. 구조 바닥 및 벽

   작성하는 동안 자동 탐지 기능은 벽 두께나 투영 기준면 위치에 차이가 있더라도 벽의 수직 및 수평 해석 투영 기준면을 정렬합니다.

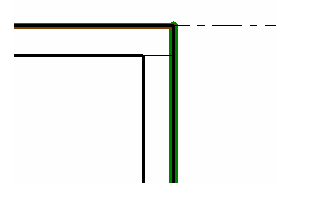

   벽과 바닥이 결합되어 있는 경우 벽 해석 모델의 상단 또는 하단 기준면이 바닥 해석 모델과 일치합니다.

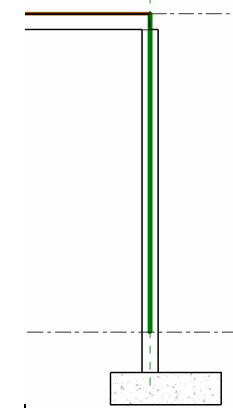

   벽에 지붕 위로 확장되는 부분(파라펫이라고도 함)이 있는 경우 벽 해석 모델에서 프레임 부재가 있는 레벨 위로 확장되는 하중을 제외하도록 지정할 수 있습니다.

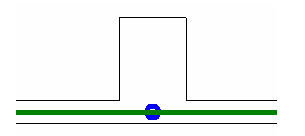

   바닥의 해석 모서리가 보 또는 벽 해석 모델과 일치하는 경우 벽 외부를 해석 투영 기준면으로 정의할 수 있습니다. 또한 다음 그림에서와 같이 바닥의 해석/실제 모델로 다시 자를 수도 있습니다.
