지정점 경사 치수 배치

1. 주석 탭치수 패널(지정점 경사)를 클릭합니다.
2. 유형 선택기에서 배치할 지정점 경사의 유형을 선택합니다.
3. (선택 사항) 옵션 막대에서 다음을 변경합니다.
   1. 경사 표현(입면뷰나 단면뷰에서 활성화됨)에 대해 화살표 또는 삼각형을 선택합니다.
   2. 참조에서 간격띄우기에 값을 입력합니다.

      이 값은 지정점 경사가 참조에 더 가깝게 또는 더 멀리 이동하도록 합니다.

4. 지정점 경사를 배치할 모서리 또는 경사를 클릭합니다.
5. 클릭하여 지정점 경사를 배치합니다. 지정점 경사는 경사 위에 있거나 아래에 있을 수 있습니다.

   지정점 경사를 배치할 수 있는 요소 위로 커서를 이동하는 경우 지정점 경사 값이 도면 영역에 표시됩니다.




   도면 영역에서 선택된 지정점 경사

6. 지정점 경사를 배치하는 경우 다음도 수행할 수 있습니다.
   • 반전 컨트롤()을 클릭하여 지정점 경사 치수 방향을 반전합니다.
   • 경사 표현의 두 가지 방법은 화살표 또는 삼각형입니다. 동일한 정보가 두 표현에 모두 있지만 서로 다르게 표시됩니다. 평면뷰에는 삼각형을 사용할 수 없습니다.

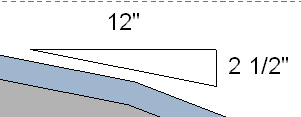

     삼각형 표현이 있는 지정점 경사

7. 완료하려면 Esc 키를 두 번 누릅니다.
