경사 프레임에 선하중 배치

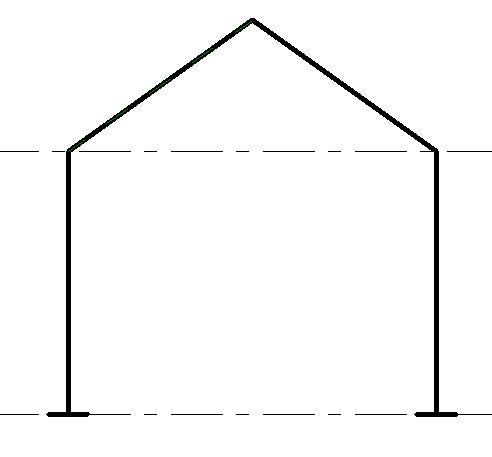

이 예에서는 다음과 같이 경사 프레임을 사용합니다.

작업 기준면 설정

현재 작업 기준면을 사용하여 경사에 선하중 추가

호스트된 선하중을 사용하여 프레임의 수직 부재에 수직으로 선하중 추가

1. 구조 탭작업 기준면 패널 참조 평면을 선택합니다.
2. 다음과 같이 참조 기준면을 그립니다.

3. 구조 탭작업 기준면 패널 설정을 클릭합니다.
4. 작업 기준면 대화상자에서 기준면 선택을 선택합니다.
5. 도면 영역에서 참조 기준면을 선택합니다. 작업 기준면이 프레임 경사에 비스듬하게 설정됩니다.

6. 해석 탭하중 패널하중을 클릭합니다.
7. 수정 | 하중 배치 탭하중 패널 선하중을 클릭합니다.
8. 특성 팔레트에서 하중 케이스에 대해 값을 선택합니다. 하중 케이스에 대한 내용은 하중 케이스 또는 하중 특성 추가를 참고하십시오.
9. 좌표계 매개변수에서 작업 기준면을 선택합니다.
10. 다음과 같이 선하중을 그립니다.
    • 경사 하단에 있는 부재의 끝점을 선택합니다.
    • 경사 상단에 있는 부재의 끝점을 선택합니다.

11. 구조 탭작업 기준면 패널 설정을 클릭합니다.
12. 작업 기준면 대화상자에서 기준면 선택을 클릭합니다.
13. 새 참조 평면을 선택합니다.
14. 해석 탭하중 패널하중을 클릭합니다.
15. 수정 | 하중 배치 탭하중 패널 호스트된 선하중을 클릭합니다.
16. 특성 팔레트에서 하중 케이스에 대해 값을 입력합니다. 하중 케이스에 대한 내용은 하중 케이스 또는 하중 특성 추가를 참고하십시오.
17. 좌표계 값을 선택합니다.
18. 수직 부재를 선택합니다.

    양의 X 방향으로 수직 부재에 수직이고 호스트의 작업 기준면을 사용하여 작성된 선하중이 추가됩니다.
