드롭 패널

기둥 위치에서 구조 바닥을 보강하는 드롭 패널을 추가할 수 있습니다. 이 작업은 더 작게 두 번째 구조 바닥을 스케치하여 수행할 수 있습니다.

1. 기둥 위에 구조 바닥이 있는 평면뷰를 엽니다.

2. 리본에서 구조 바닥을 클릭합니다.

   어디에 있습니까?

   • 구조 탭구조 패널바닥 드롭다운 바닥: 구조
   • 건축 탭작성 패널바닥 드롭다운바닥: 구조

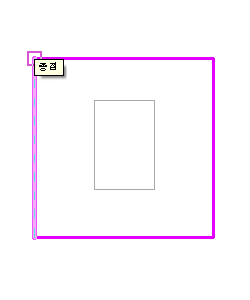

3. 수정 | 바닥 경계 작성 탭그리기 패널경계선을 클릭하고 스케치 도구를 사용하여 드롭 패널의 스케치를 완료합니다(스케치 참고). 스케치는 닫힌 루프나 경계 조건을 이루어야 합니다.

4. 완료되면 수정 | 바닥 경계 작성 탭모드 패널편집 모드 완료를 클릭합니다.

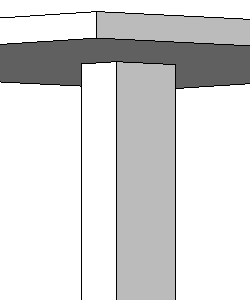

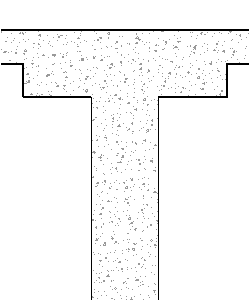

5. 입면뷰 또는 횡단면 뷰에서 드롭 패널을 봅니다.
6. 새 드롭 패널을 선택합니다.
7. 새 드롭 패널을 마우스 오른쪽 버튼으로 클릭하고 특성을 선택합니다.
8. 특성 팔레트에서, 모델에서 정확한 고도에 위치하도록 드롭 패널의 구속조건 매개변수를 조정합니다.

9. 적용을 클릭합니다.
10. 필요한 경우 요소의 형상을 결합합니다. 형상 결합을(를) 참고하십시오.
