3D 스냅을 사용하면 모델 정점에 점을 배치할 수 있도록 정확한 위치를 확인할 수 있습니다. 예를 들어 3D 스냅을 사용하면 나중에 프로젝트에서 바닥이나 지붕으로 사용할 수 있는 표면을 매스에 배치할 수 있습니다. 3D 스냅을 사용하도록 설정하려면 옵션 막대에서 3D 스냅을 선택합니다.
3D 스냅을 사용하여 스케치하는 경우 곡선이 XYZ 좌표 축에서 곡선을 수정할 수 있는 조정 점과 함께 배치됩니다.
3D 스냅을 사용하여 표면을 작성하려면

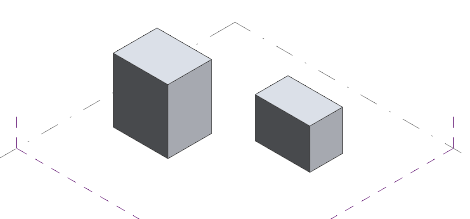

- 양식 두 개를 작성합니다. 양식을(를) 참고하십시오.
- 작성 탭
그리기 패널
선을 클릭합니다. - 옵션 막대에서 3D 스냅을 선택합니다.
- (선택 사항) 옵션 막대의 배치 기준면 리스트에서 체인과 명명된 참조를 선택합니다.

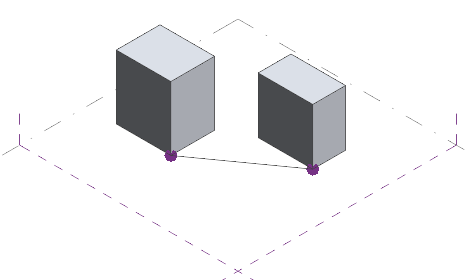

- 하나의 정점에서 다른 정점으로 선을 그립니다. 주: 선이 정점에 스냅됩니다.
- 선을 선택하고 수정 | 선 탭양식 패널

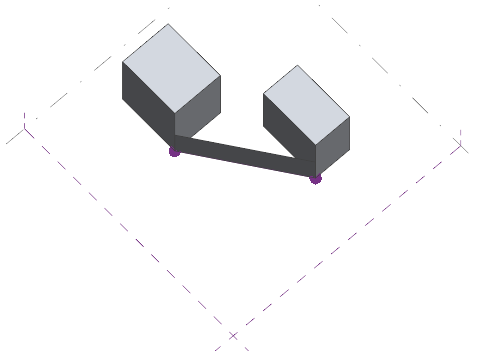

양식 작성을 클릭합니다.
