- 복합 벽을 그리고 벽에 삽입물을 배치합니다.
- 뷰 조절 막대에서
(상세 수준)
섬세를 클릭하여 벽의 레이어가 보이도록 합니다. - 벽을 선택하고 특성 팔레트에서
(유형 편집)을 클릭합니다. - 인서트 부위 마무리에 대해 둘다를 선택합니다.
- 확인을 클릭합니다.
- 주석 탭치수 패널
(정렬)을 클릭합니다. - 옵션 막대에서 구조체 면을 선택합니다.
- 외부 코어 경계를 치수 참조로 선택합니다.

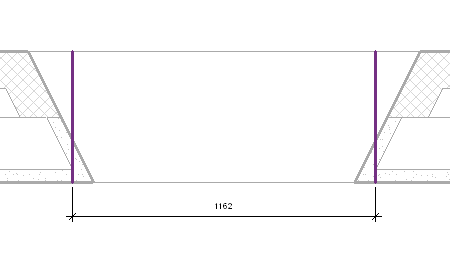

수직 삽입물에 대한 치수 참조

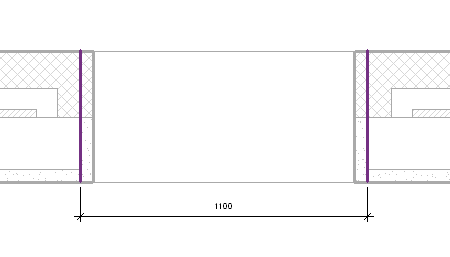

수직이 아닌 삽입물에 대한 치수 참조
